Visão geral

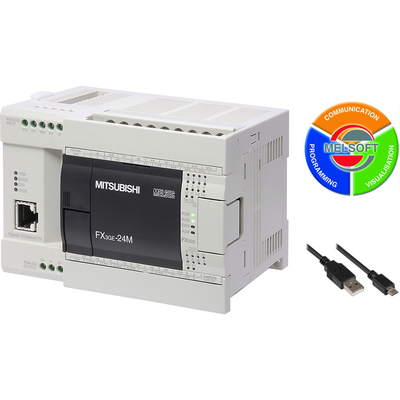

Unidade de CPU de Controlador Lógico Programável (CLP) padrão com entradas e saídas integradas (I/O) – kit inicial/pacote. Este CLP é um componente essencial para sistemas de automação industrial, oferecendo a capacidade de controle e monitoramento de processos.
A unidade inclui 24 pontos de I/O: 14 entradas digitais (24VCC, comúm positivo/negativo, tipo coletor/emissor) e 10 saídas digitais (5-30VCC, tipo coletor, 500mA, com tempo de resposta de 0.2ms). Possui capacidade de memória de 32.000 passos (EEPROM para programa) e conexão para até 128 pontos de I/O.
Conta com conector USB, conexões por borne de parafuso para I/O, porta RJ45 para Ethernet (10/100Mbit) e capacidade de comunicação RS-422, tornando-o versátil para diversas aplicações de controle e comunicação industrial.
Principais recursos
- Unidade de CPU CLP padrão com I/O integrado
- Kit inicial/pacote com cabo USB e software MELSOFT
- 14 Entradas Digitais (DI)
- 10 Saídas Digitais (DO)
- Capacidade de memória de 32.000 passos (EEPROM)
- Conexão para até 128 pontos de I/O
- Conector USB, borne de parafuso e porta Ethernet RJ45
- Comunicação RS-422 e Ethernet (10/100Mbit)
- Tensão de alimentação de 100VCA a 240VCA
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-F – FX3GE |
| Funções | Execução de programa em modo cíclico / Refresh |
| Design | Kit inicial/pacote com I/O integrado |
| Tensão de alimentação (CA) | 100VCA-240VCA (120VCA / 208VCA / 220VCA / 230VCA) |
| Linguagens de programação | Diagrama de blocos de funções (FBD) Texto estruturado (ST) Diagrama de escada (LD) / Linguagem de símbolos de relé Texto estruturado (ST) / Diagrama de blocos de funções (FBD) SFC (Sequential Function Chart) |
| Capacidade de memória | 32Kpassos (EEPROM; Programa) 7680 pontos (Relés auxiliares) 320 pontos (Temporizadores) 235 pontos (Contadores) 8000 pontos (Registradores de dados) 24000 pontos (Registradores de expansão) |
| Capacidade de conexão | 128 x pontos de I/O 256 x pontos de I/O (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conector USB conexões por borne de parafuso (I/O) Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | RS-422 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 14 x entradas digitais (24VCC; comúm positivo/negativo; coletor/emissor) |
| Saídas digitais | 10 x saídas digitais (5-30VCC; coletor; 500mA; tempo de resposta de 0.2ms) |
| Dimensões | L130mm x A90mm x P86mm |
| Largura líquida (mm) | 130 mm |
| Temperatura do ar ambiente para operação | 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0.00021 ms 520ns / instrução (instrução MOV) – 0.00052 ms 420ns / instrução (modo de expansão – instrução de contato) – 0.00042 ms 1.29μs / instrução (modo de expansão – instrução MOV) – 0.00129 ms |
| Consumo de energia | 40 W |
| Conteúdo | 1 x CPU (FX3GE-24MT/ES) 1 x cabo USB Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3GE-24MT/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3GE24MTESK |
| Em conformidade com os padrões | CE (Diretiva EMC) CE (Diretiva LVD – Baixa Tensão) cUL |
Documentos
Este produto é equivalente ao modelo FX3GE24MTESK.
