Visão geral

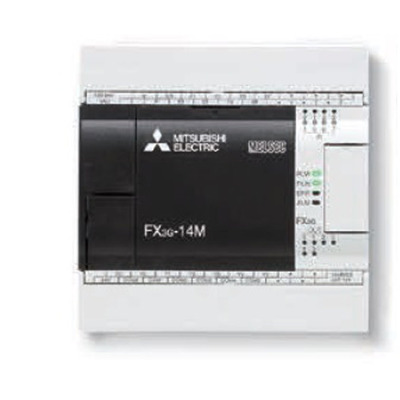

Unidade de CPU de Controlador Lógico Programável (CLP) padrão com entradas e saídas (I/O) integradas – kit promocional / pacote (1 x CPU (FX3G-14MT/ESS) + 1 x cabo) – Mitsubishi Electric (MELSEC-F – série FX3G) – 14 pontos de I/O [8 entradas digitais (24Vcc; dreno/fonte) + 6 saídas digitais (5-30Vcc; fonte; 500mA; 0,2ms de resposta)].
Capacidade de memória de 32K passos (EEPROM; programa) e capacidade de conexão de 128 pontos de I/O. Possui conector USB e conexões por bornes de parafuso (I/O), com capacidade de comunicação RS-422. Tensão de alimentação de 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca). Montagem em trilho DIN (largura de 90mm).
Principais recursos
- Kit promocional com CPU e cabo
- 14 pontos de I/O integrados (8 entradas digitais, 6 saídas digitais)
- Capacidade de memória de 32K passos
- Conexão USB e bornes de parafuso
- Capacidade de comunicação RS-422
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome do sub-range | MELSEC-F – série FX3G |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) padrão Tipo de execução do programa — processamento cíclico / modo de atualização |
| Design | Kit promocional / pacote com I/O integrados |
| Tensão de alimentação (AC) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de relé Texto Estruturado (ST) Diagrama de Blocos de Função (FBD) Gráfico de Sequência (SFC) |
| Capacidade de memória | 32K passos (EEPROM; Programa) 7680 pontos (Relés auxiliares) 320 pontos (Temporizadores) 235 pontos (Contadores) 8000 pontos (Registradores de dados) 24000 pontos (Registradores de extensão) |
| Capacidade de conexão | 128 pontos de I/O 256 pontos de I/O (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conector USB conexões por bornes de parafuso (I/O) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 8 x entradas digitais (24Vcc; Dreno/Fonte) |
| Saídas digitais | 6 x saídas digitais (5-30Vcc; Fonte; 500mA; 0,2ms de resposta) |
| Dimensões | L90mm x A90mm x P86mm |
| Largura Líquida (mm) | 90 mm |
| Temperatura do ar ambiente para operação | 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0,00021 ms 520ns / instrução (instrução MOV) – 0,00052 ms 420ns / instrução (modo de extensão – instrução de contato) – 0,00042 ms 1,29µs / instrução (modo de extensão – instrução MOV) – 0,00129 ms |
| Consumo de energia | 31 W |
| Conteúdo | 1 x CPU (FX3G-14MT/ESS) 1 x cabo |
| Código de pedido / SKU do fabricante | FX3G-14MT/ESS-LLK |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3G14MTESSLLK |
| Em conformidade com norma(s) | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) UL / cUL KC Aprovação ABS Aprovação DNV Aprovação LR Aprovação GL Aprovação BV Aprovação RINA Aprovação NK |
Documentos
Este produto é compatível com equipamentos da série MELSEC-F da Mitsubishi Electric. Para mais informações sobre compatibilidades e substituições, consulte a documentação técnica disponível.
