Visão geral

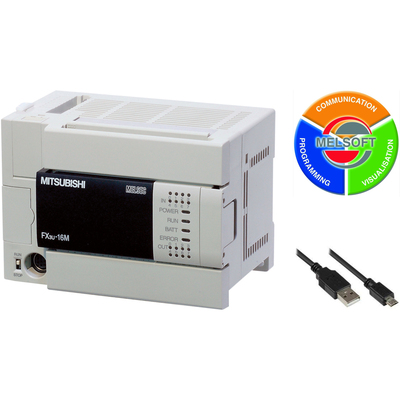

A unidade de CPU para Controlador Lógico Programável (CLP) padrão com E/S integradas é um kit inicial/pacote que inclui uma CPU (FX3G-14MT/ES), um cabo USB e software MELSOFT. Fabricada pela Mitsubishi Electric, pertence à série MELSEC-F – FX3G.
Esta unidade possui 14 E/S, compostas por 8 entradas digitais (DI) de 24Vcc (com capacidade de afundamento/fonte) e 6 saídas digitais (DO) de 5-30Vcc, com capacidade de 500mA e tempo de resposta de 0,2ms. A capacidade de memória do programa é de 32K passos, utilizando tecnologia EEPROM.
A capacidade de conexão de E/S é de 128 pontos, com um conector USB e conexões por borne de parafuso para as E/S. Possui capacidade de comunicação RS-422 e opera com tensão de alimentação de 100Vca a 240Vca. O modo de montagem é em trilho DIN, com uma largura de 90mm.
Principais recursos
- Kit inicial/pacote com CPU e acessórios
- 8 Entradas Digitais (DI)
- 6 Saídas Digitais (DO)
- 32K passos de memória de programa
- Conector USB e bornes de parafuso
- Comunicação RS-422
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/família de produtos | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladoras (CPUs) |
| Nome da subgama | Série MELSEC-F – FX3G |
| Funções | Unidade de CPU CLP padrão Tipo de execução do programa — modo cíclico / modo de atualização |
| Design | Kit inicial/pacote de E/S integradas |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolos de Relé Texto Estruturado (ST) Diagrama de Blocos de Funções (FBD) Gráfico de Funções Sequenciais (SFC) |
| Capacidade de memória | 32K passos (EEPROM; Programa) 7680 pontos (Relés Auxiliares) 320 pontos (Temporizadores) 235 pontos (Contadores) 8000 pontos (Registradores de Dados) 24000 pontos (Registradores de Extensão) |
| Capacidade de conexão | 128 pontos de E/S 256 pontos de E/S (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conector USB conexões por borne de parafuso (E/S) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 8 x entradas digitais (24Vcc; afundamento/fonte) |
| Saídas digitais | 6 x saídas digitais (5-30Vcc; afundamento; 500mA; tempo de resposta 0,2ms) |
| Dimensões | L90mm x A90mm x P86mm |
| Largura líquida (mm) | 90 mm |
| Temperatura ambiente para operação | 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0,00021 ms 520ns / instrução (instrução MOV) – 0,00052 ms 420ns / instrução (modo de extensão – instrução de contato) – 0,00042 ms 1,29µs / instrução (modo de extensão – instrução MOV) – 0,00129 ms |
| Consumo de energia | 31 W |
| Conteúdo | 1 x CPU (FX3G-14MT/ES) 1 x Cabo USB Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3G-14MT/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3G14MTESK |
| Conforme com padrão(ões) | CE (diretiva EMC) CE (diretiva LVD – Baixa Tensão) UL / cUL KC Aprovação ABS Aprovação DNV Aprovação LR Aprovação GL Aprovação BV Aprovação RINA Aprovação NK |
Documentos
Este produto é o SKU FX3G-14MT/ES-K e equivale ao FX3G14MTESK.
