Visão geral

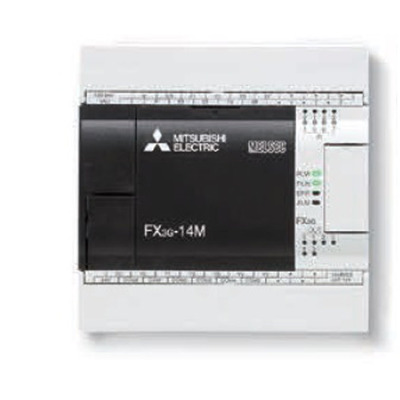

Unidade de CPU de Controlador Lógico Programável (CLP) padrão com entradas e saídas integradas – kit promocional/pacote (1 x CPU (FX3G-14MR/ES) + 1 x cabo) – Mitsubishi Electric (MELSEC-F – série FX3G) – 14E/S [8DE (8 x entradas digitais (24Vcc; Dreno/Fonte)) + 6DS (6 x saídas digitais (contatos NA de relé; 2A / 240Vca ou 30Vcc; resposta de 10ms))] – Capacidade de memória de 32K passos (EEPROM; Programa) – capacidade de conexão de 128 pontos de E/S – com conector USB + conexões de terminal de parafuso (E/S) – com capacidade de comunicação RS-422 – Tensão de alimentação 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) – montagem em trilho DIN (largura de 90mm) – equivalente a FX3G14MRESLLK.
Este CLP de alta confiabilidade é projetado para execução de programas em modo cíclico, garantindo processamento eficiente em aplicações industriais. Com uma robusta capacidade de memória e diversas linguagens de programação suportadas, como diagrama em escada, texto estruturado e gráfico de funções sequenciais, oferece flexibilidade para diferentes projetos de automação.
Principais recursos
- Unidade de CPU CLP padrão
- Kit promocional com cabo incluído
- 14 entradas e saídas integradas (8 entradas digitais, 6 saídas digitais)
- Capacidade de memória de 32K passos
- Conector USB e conexões de terminal de parafuso
- Capacidade de comunicação RS-422
- Tensão de alimentação de 100Vca a 240Vca
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | MELSEC-F – série FX3G |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) padrão. Tipo de execução do programa – processamento em modo cíclico / Refresh. |
| Design | Kit promocional / pacote com E/S integradas |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama em escada (LD) / Linguagem de símbolo de relé. Escada Estruturada / Diagrama de Bloco de Funções (FBD). Texto Estruturado (ST). Gráfico de Funções Sequenciais (SFC). |
| Capacidade de memória | 32K passos (EEPROM; Programa). 7680 pontos (Relés auxiliares). 320 pontos (Temporizadores). 235 pontos (Contadores). 8000 pontos (Registradores de dados). 24000 pontos (Registradores de expansão). |
| Capacidade de conexão | 128 pontos de E/S. 256 pontos de E/S (com CC-Link ou AnyWireASLINK). |
| Tipo de conexão | Conector USB. Conexões de terminal de parafuso (E/S). |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 8 x entradas digitais (24Vcc; Dreno/Fonte) |
| Saídas digitais | 6 x saídas digitais (Contatos NA de relé; 2A / 240Vca ou 30Vcc; resposta de 10ms) |
| Dimensões | L90mm x A90mm x P86mm |
| Largura Líquida (mm) | 90 mm |
| Temperatura ambiente para operação | 0 °C…+55 °C |
| Temperatura ambiente para armazenamento | -25 °C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0.00021 ms. 520ns / instrução (instrução MOV) – 0.00052 ms. 420ns / instrução (modo de expansão – instrução de contato) – 0.00042 ms. 1.29μs / instrução (modo de expansão – instrução MOV) – 0.00129 ms. |
| Consumo de energia | 31 W |
| Conteúdo | 1 x CPU (FX3G-14MR/ES). 1 x cabo. |
| Código de pedido / SKU do fabricante | FX3G-14MR/ES-LLK |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3G14MRESLLK |
| Em conformidade com norma(s) | CE (diretiva EMC). CE (LVD – Diretiva de Baixa Tensão). UL / cUL. KC. Aprovação ABS. Aprovação DNV. Aprovação LR. Aprovação GL. Aprovação BV. Aprovação RINA. Aprovação NK. |
Documentos
Este produto é o SKU FX3G-14MR/ES-LLK.
Entre em contato para mais informações sobre este e outros produtos Mitsubishi Electric.
