Visão geral
Esta unidade de CPU para controlador lógico programável (CLP) de movimento da série MELSEC-Q QnU da Mitsubishi Electric é projetada para aplicações de automação industrial de alta performance.
Equipada com comunicação SSCNET III e capacidade para controlar até 16 eixos, esta CPU oferece conectividade expansiva, incluindo uma porta USB para facilitar a programação e o monitoramento. Sua arquitetura permite a montagem em trilho/backplane, garantindo integração robusta em sistemas existentes.
A unidade opera com tensão de alimentação de 5Vcc, proveniente de uma fonte de alimentação dedicada da série Q. A Mitsubishi Electric consolida sua posição em soluções de automação com este componente avançado.
Principais recursos
- Controlador Lógico Programável (CLP) de Movimento
- Comunicação SSCNET III
- Suporte a 16 eixos
- Conector USB integrado
- Montagem em trilho/backplane
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / Nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladoras (CPUs) |
| Nome do sub-range | Série MELSEC-Q QnU |
| Funções | Unidade de CPU para Controlador Lógico Programável (CLP) de Movimento |
| Design | SSCNET III 16-eixos |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Capacidade de memória | 8192 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de retenção) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) |
| Tipo de conexão | Conector USB |
| Protocolo de comunicação | SSCNET |
| Modo de montagem | Trilho / backplane |

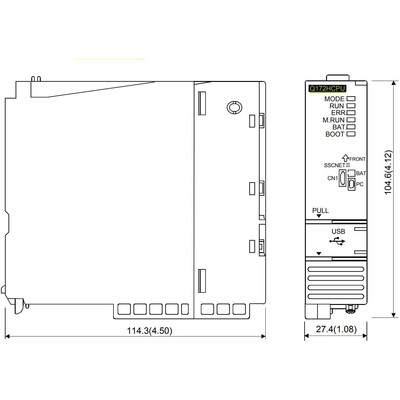

| Dimensões | C27.4mm x A104.6mm x P114.3mm |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | (Ciclo de operação) 0.4 ms |
| Código de pedido / SKU do fabricante | Q172HCPU |
| Status do produto do fabricante | Comercializado |
Documentos
- Catálogo – Série MELSEC-Q Mitsubishi Electric.pdf
- Catálogo – Produto FA Mitsubishi Electric.pdf
- Manual – Série MELSEC-Q Q1723HPCU Mitsubishi Electric.pdf
Este produto é compatível com a série MELSEC-Q QnU. Não há informações explícitas sobre substituições neste fornecimento.
Para mais informações e para discutir suas necessidades de automação, entre em contato conosco.
