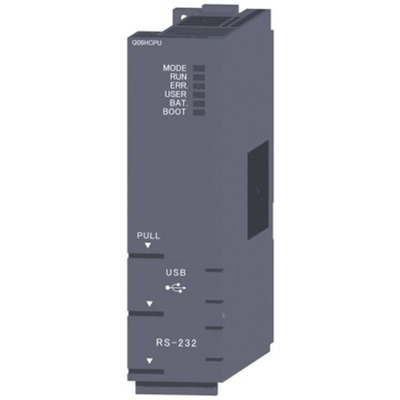

Controlador MELSEC-Q QnU Mitsubishi Electric Q06HCPU-C: Alto Desempenho Controlador PLC Q06HCPU-C Mitsubishi Electric MELSEC-Q QnU, 60Ksteps, RS-232, USB, com revestimento protetor. Potencialize suas aplicações industriais.
Visão geral
Unidade de CPU de Controlador Lógico Programável (CLP) de alto desempenho com revestimento protetor conformal – Série MELSEC-Q QnU da Mitsubishi Electric. Possui capacidade de memória de 60K passos / 240KBytes para programas e uma capacidade de conexão de 4096 pontos de E/S. Projetada para oferecer confiabilidade e eficiência em sistemas de controle industrial.
A unidade de CPU Q06HCPU-C da Mitsubishi Electric oferece conectividade versátil através de um conector USB e um conector fêmea D-Sub de 9 pinos (RS-232), suportando comunicação RS-232. Alimentada por tensão de 5Vcc, proveniente de uma fonte de alimentação dedicada da série Q, é montada em trilho ou rack.
Este controlador é equivalente ao modelo Q06HCPUC e faz parte da linha MELSEC-Q da Mitsubishi Electric, conhecida por sua robustez e capacidade de processamento avançado. O revestimento protetor conformal garante maior durabilidade em ambientes operacionais desafiadores.
Principais recursos
- Unidade de CPU de alto desempenho
- Revestimento protetor conformal
- Capacidade de memória de 60K passos / 240KBytes (Programa)
- Capacidade de conexão de 4096 pontos de E/S
- Conectores USB e RS-232
- Tensão de alimentação 5Vcc
- Montagem em trilho/rack
- Linguagens de programação: DiagramaLadder (LD), Texto Estruturado (ST), Linguagem Simbólica de Relé, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-Q QnU |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) de alto desempenho Sistema de controle de E/S — Tipo de execução de programa — operação cíclica de programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama ladder (LD) / Linguagem simbólica de relé Texto estruturado (ST) Linguagem simbólica de lógica Diagrama de blocos de função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 60K passos / 240KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de ligação) 8192 pontos (Registrador de ligação) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de ligação) 2048 pontos (Registrador especial de ligação) 65536 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 16 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registrador de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 4096 x pontos de E/S |
| Tipo de conexão | Conector USB Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Trilho / rack |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Resistência química | revestimento protetor conformal |
| Tempo de processamento | 34ns / instrução (instrução LD)- 0,000034 ms 102ns / instrução (instrução MOV) – 0,000102 ms 10,3μs / instrução (valor PC MIX) – 0,0103 ms 780ns (Adição de ponto flutuante) – 0,00078 ms |
| Código de pedido / SKU do fabricante | Q06HCPU-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q06HCPUC |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Varredura constante) 0,5ms-2s / 0,0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
O controlador Q06HCPU-C é uma peça de reposição e substituição direta para o modelo Q06HCPUC.
Entre em contato conosco para mais informações sobre este produto.
