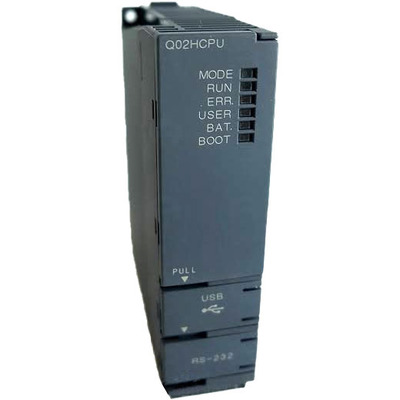

Controlador Lógico Programável MELSEC-Q Q02HCPU-FAM Unidade CPU MELSEC-Q Q02HCPU-FAM da Mitsubishi Electric, com 28K steps e 4096 I/Os. Solução de alta performance para automação industrial.
Visão geral
A unidade CPU Q02HCPU-FAM da linha MELSEC-Q QnU da Mitsubishi Electric é um controlador lógico programável (CLP) de alta performance projetado para aplicações exigentes em automação industrial. Com capacidade de memória de 28K passos (112KBytes para programa), suporta até 4096 pontos de entrada e saída (I/O), permitindo a gestão de sistemas complexos.
Este CLP se destaca pelo seu modo de operação especial e pela capacidade de comunicação via portas RS-232 e USB. Alimentado por uma fonte de alimentação dedicada da série Q, a unidade é montada em backplane ou rack, garantindo flexibilidade na integração de sistemas.
Principais recursos
- Unidade CPU de alto desempenho para CLP
- Capacidade de memória: 28K passos / 112KBytes (Programa)
- Capacidade de conexão I/O: 4096 pontos
- Conector USB
- Conector fêmea D-Sub de 9 pinos (RS-232)
- Capacidade de comunicação RS-232
- Modo de operação especial
- Montagem em backplane / rack
- Tensão de alimentação: 5Vcc (de fonte dedicada da série Q)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade CPU |
| Série / nome da família do produto | Automação Industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-Q QnU |
| Funções | Unidade CPU CLP de alta performance, sistema de controle I/O, execução de programa, operação cíclica por programa armazenado. |
| Design | Modo especial |
| Tensão de alimentação (CC) | 5Vcc (de fonte dedicada da série Q) |
| Linguagens de programação | Diagrama de Blocos Ladder (LD) / Linguagem de Símbolos de Relé, Texto Estruturado (ST), Linguagem Simbólica de Lógica, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L. |
| Capacidade de memória | 28K passos / 112KBytes (Programa), 2048 pontos (Temporizadores), 1024 pontos (Contadores), 12288 pontos (Registradores de dados), 8192 pontos (Relés internos), 8192 pontos (Relés de travamento), 8192 pontos (Relés de ligação), 8192 pontos (Registrador de ligação), 2048 pontos (Anunciador), 2048 pontos (Relés de borda), 2048 pontos (Relés especiais de ligação), 2048 pontos (Registrador especial de ligação), 65536 pontos (Registradores de arquivo), 8192 pontos (Relés de passo), 16 pontos (Registrador de índice Z), 4096 pontos (Ponteiro), 256 pontos (Ponteiro de interrupção), 2048 pontos (Relés especiais), 16 pontos (Entrada de função FX), 16 pontos (Entrada de função FY), 5 pontos (Registro de função FD), 2048 pontos (Registro especial). |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB, Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Backplane / rack |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (instrução LD) – 0.000034 ms, 102ns / instrução (instrução MOV) – 0.000102 ms, 10.3μs / instrução (valor PC MIX) – 0.0103 ms, 780ns (Adição de ponto flutuante) – 0.00078 ms. |
| Código de pedido / SKU do fabricante | Q02HCPU-FAM |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q02HCPUFAM |
| Tipo de armazenamento | Cartão SRAM, Cartão Flash, Cartão ATA |
| Tempo de atualização | (Varredura constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
A unidade Q02HCPU-FAM é equivalente à Q02HCPUFAM.
