Visão geral

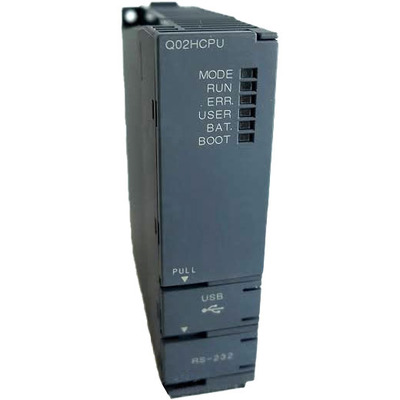

Esta unidade de CPU de controlador lógico programável (CLP) de alto desempenho, parte da série MELSEC-Q QnU da Mitsubishi Electric, opera no modo A. Oferece uma capacidade de memória de programa de 28 Ksteps (112 KBytes) e suporta até 4096 pontos de I/O.
Equipada com um conector USB e um conector fêmea D-Sub de 9 pinos para comunicação RS-232, esta CPU é ideal para aplicações que exigem processamento rápido e flexibilidade de comunicação. A alimentação de 5Vcc é fornecida por uma fonte de alimentação dedicada da série Q.
A unidade é projetada para montagem em backplane ou rack, garantindo uma integração robusta em sistemas de automação industrial. Seu desempenho e recursos a tornam um componente chave para controle de sistemas de I/O e execução de programas cíclicos no modo armazenado.
Principais recursos
- Unidade de CPU de alto desempenho
- Capacidade de memória de 28 Ksteps / 112 KBytes (Programa)
- Capacidade de conexão de 4096 pontos de I/O
- Conector USB e conector RS-232 (D-Sub 9 pinos)
- Montagem em backplane / rack
- Modo A
- Execução de programa em modo cíclico armazenado
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-Q QnU |
| Funções | Unidade de CPU de CLP de alto desempenho, sistema de controle de I/O — Tipo de execução de programa: operação cíclica armazenada |
| Design | Modo A |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama de escada (LD) / Linguagem de símbolo de relé, Texto estruturado (ST), Linguagem simbólica de lógica, Diagrama de blocos de funções (FBD), MELSAP3 (SFC), MELSAP-L |
| Capacidade de memória | 28Ksteps / 112KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 65536 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 16 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registrador de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB, Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Backplane / rack |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (instrução LD) – 0,000034 ms, 102ns / instrução (instrução MOV) – 0,000102 ms, 10,3μs / instrução (valor PC MIX) – 0,0103 ms, 780ns (adição de ponto flutuante) – 0,00078 ms |
| Código de pedido / SKU do fabricante | Q02HCPU-A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q02HCPUA |
| Tipo de armazenamento | Cartão SRAM, Cartão Flash, Cartão ATA |
| Tempo de atualização | (Scan constante) 0,5ms-2s / 0,0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
O Q02HCPU-A é equivalente ao modelo Q02HCPUA.
Para mais informações sobre este produto, entre em contato conosco.
