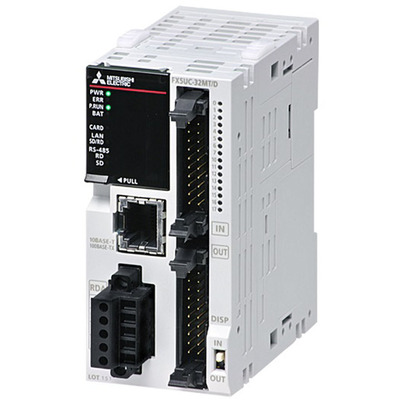

Principais recursos
- CLP compacto com 32 I/O integrados (16DI/16DO)
- Tensão de alimentação de 24Vcc
- Capacidade de memória de 64K passos (128 KBytes)
- Comunicação via RS-485 e Ethernet
- Montagem em trilho DIN
- Conectores de cabo flat MIL para I/O
- Entradas digitais 24Vcc (dreno)
- Saídas digitais 24Vcc (dreno)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC iQ-F – FX5UC |
| Funções | Sistema de controle de I/O de CLP compacto — Tipo de execução de programa — operação repetitiva de programa armazenado Tipo de execução de programa — tipo em espera Tipo de execução de programa — inicial Tipo de execução de programa — varredura Tipo de execução de programa — ciclo fixo Tipo de execução de programa — evento |
| Projeto | I/O integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé Structured Text (ST) Function Block Diagram (FBD) função (FUN) programação de rótulos (local/global) |
| Capacidade de memória | 64K passos (128 KBytes) memória flash (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de Dados) 32768 pontos (Registradores de Arquivo) 4GBytes máx (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conectores de cabo flat MIL (I/O’s) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; dreno) |
| Saídas digitais | 16 x saídas digitais (24Vcc; dreno) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 720mA / 0.72A (5Vcc) 500mA / 0.5A (24Vcc) |
| Consumo de energia | 5 W |
| Código de pedido / SKU do fabricante | FX5UC-32MT/D |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UC32MTD |
| Em conformidade com as normas | CE (diretiva EMC) cUL KC |
| Tempo de atualização | (Varredura constante) 0.5ms-2s / 0.0002-2 s (Interruptor de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é equivalente ao FX5UC32MTD.
Entre em contato para mais informações e para discutir suas necessidades de automação.
