Visão geral

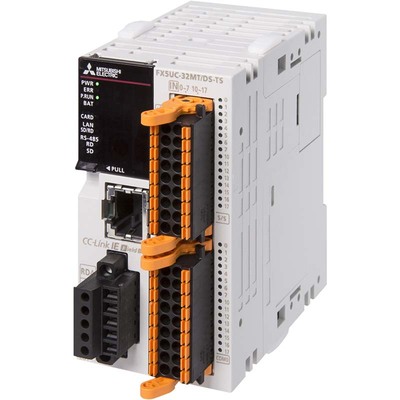

Unidade de CPU de Controlador Lógico Programável (CLP) Compacto com entradas/saídas (I/O) integradas. Este é um kit/pacote inicial que inclui 1x CPU (FX5UC-32MT/DSS-TS) e o software MELSOFT. Fabricado pela Mitsubishi Electric, pertence à série MELSEC iQ-F modelo FX5UC.
Possui 32 I/O, sendo 16 entradas digitais (24Vcc, tipo sink) e 16 saídas digitais (24Vcc, tipo source). A capacidade de memória é de 64K passos (128KBytes) de memória flash para programas. A unidade oferece conectividade via RS-485 e Ethernet, além de possuir conexões de mola (spring-clamp) para as I/Os. A tensão de alimentação é de 24Vcc e a montagem é em trilho DIN.
Principais recursos
- 32 Entradas/Saídas (I/O) integradas
- 16 Entradas Digitais (24Vcc, Sink)
- 16 Saídas Digitais (24Vcc, Source)
- 64K passos (128KBytes) de memória flash
- Comunicação RS-485 e Ethernet
- Conexões de mola (spring-clamp) para I/O
- Montagem em trilho DIN
- Kit inicial com CPU e software MELSOFT
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-gama | MELSEC iQ-F – Série FX5UC |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) Compacto |
| Design | Kit/pacote inicial com I/O integrado |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé Texto Estruturado (ST) Função Bloco Diagrama (FBD) função (FUN) programação de rótulos (local/global) |
| Capacidade de memória | 64K passos (128KBytes) de memória flash (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de arquivo) 4GB máx (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MB (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões de mola (spring-clamp) (I/O) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink) |
| Saídas digitais | 16 x saídas digitais (24Vcc; Source) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 720mA / 0.72A (5Vcc) 500mA / 0.5A (24Vcc) |
| Consumo de energia | 5 W |
| Conteúdo | 1 x CPU (FX5UC-32MT/DSS-TS) Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX5UC-32MT/DSSTS-K FX5UC-32MT/DSS-TS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UC32MTDSSTSK FX5UC-32MT/DSS-TS-K |
| Conforme com padrão(ões) | CE (diretiva EMC) cUL KC |
| Tempo de atualização | (Scan constante) 0.2ms-2s / 0.0002-2 s (Interruptor de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
O SKU FX5UC-32MT/DSSTS-K é o código de fabricante para esta unidade de CPU.
Entre em contato conosco para mais informações sobre este produto.
