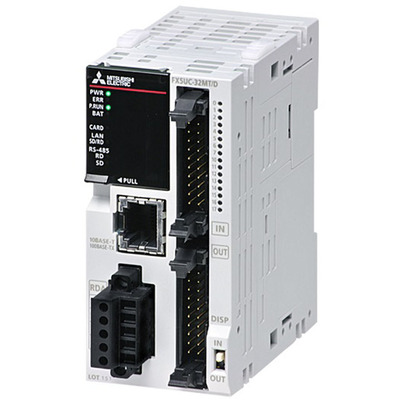

Controlador PLC Compacto FX5UC-32MT/D-K Mitsubishi Electric Controlador PLC compacto Mitsubishi Electric FX5UC-32MT/D-K, 32 I/O, 24Vcc, Ethernet. Confira!
Visão geral
Unidade de CPU de Controlador Lógico Programável (CLP) compacta com I/Os integrados, parte de um kit inicial ou pacote que inclui a CPU (FX5UC-32MT/D) e software MELSOFT. Fabricado pela Mitsubishi Electric, pertencente à série MELSEC iQ-F.
Esta unidade oferece 32 pontos de I/O, sendo 16 entradas digitais (24Vcc, tipo Sink) e 16 saídas digitais (24Vcc, tipo Sink). Possui capacidade de memória flash de 64K passos (128KBytes) para o programa e conta com conectores para cabos MIL ribbon nas conexões de I/O. As capacidades de comunicação incluem RS-485 e Ethernet.
A unidade opera com tensão de alimentação de 24Vcc e é montada em trilho DIN. A versão é equivalente ao código FX5UC32MTDK.
Principais recursos
- Unidade de CPU CLP compacta com I/Os integrados
- Kit inicial / pacote com software MELSOFT
- 32 pontos de I/O: 16 entradas digitais (24Vcc, Sink)
- 16 saídas digitais (24Vcc, Sink)
- Memória flash de 64K passos (128KBytes)
- Conectores para cabos MIL ribbon (I/O)
- Comunicação RS-485 e Ethernet
- Tensão de alimentação 24Vcc
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC iQ-F – FX5UC |
| Funções | Sistema de controle de I/O de unidade de CPU CLP compacta — Tipo de execução do programa de sistema de atualização — operação repetitiva de programa armazenado Tipo de execução do programa — tipo em espera Tipo de execução do programa — inicial Tipo de execução do programa — varredura Tipo de execução do programa — ciclo fixo Tipo de execução do programa — evento |
| Design | I/Os integrados kit inicial / pacote |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé Structured Text (ST) Diagrama de Blocos de Função (FBD) função (FUN) programação por rótulos (local/global) |
| Capacidade de memória | 64K passos (128KBytes) memória flash (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de Dados) 32768 pontos (Registradores de Arquivo) 4GBytes máx (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conectores para cabos MIL ribbon (I/O) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink) |
| Saídas digitais | 16 x saídas digitais (24Vcc; Sink) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0,000034 ms 34ns / instrução (MOV D0 D1) – 0,000034 ms |
| Consumo de corrente | 720mA / 0,72A (5Vcc) 500mA / 0,5A (24Vcc) |
| Consumo de energia | 5 W |
| Conteúdo | 1 x CPU (FX5UC-32MT/D) software MELSOFT. |
| Código de pedido / SKU do fabricante | FX5UC-32MT/D-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UC32MTDK |
| Em conformidade com norma(s) | CE (diretiva EMC) cUL KC |
| Tempo de atualização | (Varredura constante) 0,2ms-2s / 0,0002-2 s (Interruptor de ciclo fixo) 1ms-60s / 0,001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é comercializado pela Mitsubishi Electric.
Entre em contato para mais informações.
