Visão geral

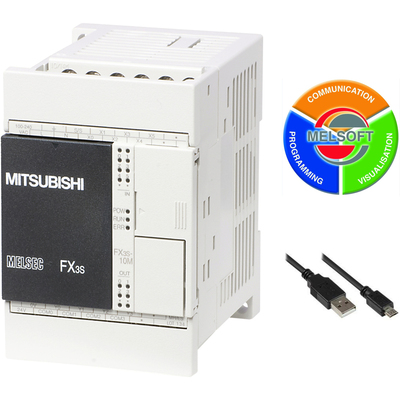

A unidade de CPU para Controlador Lógico Programável (CLP) de entrada, com entradas e saídas (E/S) integradas, faz parte do kit inicial/pacote. Inclui 1 CPU (FX3S-10MT/DSS), 1 cabo USB e software MELSOFT.
Este CLP é da série MELSEC-F da Mitsubishi Electric, com 10 pontos de E/S (6 entradas digitais de 24Vcc, capazes de aceitar sinal de fonte ou coletor, e 4 saídas digitais de 5-30Vcc, tipo fonte, com capacidade de 500mA e tempo de resposta de 0,2ms). Possui capacidade de memória de 4K passos em EEPROM para o programa e conexão para até 30 pontos de E/S.
Oferece conectividade através de um conector USB e bornes de parafuso para as conexões de E/S. Inclui comunicação na capacidade RS-422 e opera com tensão de alimentação de 24Vcc, sendo adequada para montagem em trilho DIN com largura de 60mm.
Principais recursos
- Unidade de CPU CLP de entrada
- Kit inicial/pacote
- 6 entradas digitais (24Vcc; Fonte/Coletor)
- 4 saídas digitais (5-30Vcc; Fonte; 500mA; 0.2ms de resposta)
- Capacidade de memória de 4K passos (EEPROM; Programa)
- Capacidade de conexão de 30 pontos de E/S
- Conector USB
- Bornes de parafuso para E/S
- Capacidade de comunicação RS-422
- Tensão de alimentação 24Vcc
- Montagem em trilho DIN (largura de 60mm)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série de produto / nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-F – FX3S |
| Funções | Unidade de CPU CLP de entrada Tipo de execução de programa — processamento cíclico / modo de atualização |
| Design | Kit inicial/pacote com E/S integradas |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama em escada (LD) / Linguagem de símbolos de relé Texto estruturado (ST) com diagrama de blocos de funções (FBD) Gráfico de funções sequenciais (SFC) |
| Capacidade de memória | 4K passos (EEPROM; Programa) 1536 pontos (Relés auxiliares) 138 pontos (Temporizadores) 67 pontos (Contadores) 3000 pontos (Registradores de dados) 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 pontos de E/S |
| Tipo de conexão | Conector USB bornes de parafuso (E/S) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 6 entradas digitais (24Vcc; Fonte/Coletor) |
| Saídas digitais | 4 saídas digitais (5-30Vcc; Fonte; 500mA; 0.2ms de resposta) |
| Dimensões | L60mm x A40mm x P49mm |
| Largura líquida (mm) | 60 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0.00021 ms 500ns mínimo / instrução (instrução aplicada) – 0.0005 ms |
| Consumo de energia | 6 W |
| Conteúdo | 1 x CPU (FX3S-10MT/DSS) 1 x cabo USB Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3S-10MT/DSS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S10MTDSSK |
| Em conformidade com os padrões | CE (diretiva EMC) CE (diretiva LVD – Baixa Tensão) cUL KC ABS DNV GL LR BV RINA NK KR |
Documentos
Este produto é comercializado e equivale ao SKU FX3S10MTDSSK.
