Visão geral

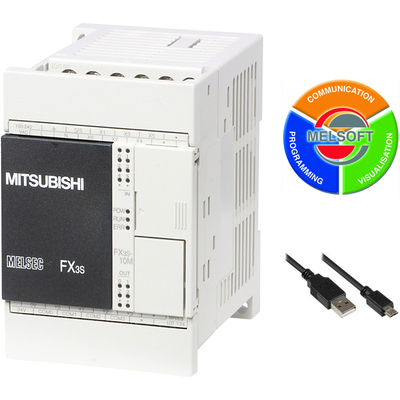

Esta é uma unidade de CPU de Controlador Lógico Programável (CLP) de entrada, com Entradas/Saídas (E/S) integradas, oferecida como um kit inicial/pacote (bundle). Inclui 1 unidade de CPU (FX3S-10MT/DS), 1 cabo USB e software MELSOFT.
O CLP é da série MELSEC-F FX3S da Mitsubishi Electric e possui 10 E/S, sendo 6 entradas digitais (24Vcc; sink/source) e 4 saídas digitais (5-30Vcc; sink; 500mA; tempo de resposta de 0.2ms). A capacidade de memória do programa é de 4K passos em EEPROM.
A unidade oferece capacidade de conexão de até 30 pontos de E/S, possui um conector USB e conexões por bornes de parafuso para as E/S. Inclui capacidade de comunicação RS-422. A tensão de alimentação é de 24Vcc e a montagem é feita em trilho DIN com largura de 60mm.
Principais recursos
- Unidade de CPU de CLP de entrada com E/S integradas
- Kit inicial/pacote com software e cabo USB
- 6 entradas digitais (24Vcc; sink/source)
- 4 saídas digitais (5-30Vcc; sink; 500mA; 0.2ms response)
- Memória de programa de 4K passos (EEPROM)
- Capacidade de conexão de 30 pontos de E/S
- Conector USB e conexões por bornes de parafuso
- Comunicação RS-422
- Alimentação 24Vcc
- Montagem em trilho DIN (60mm de largura)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/família de produtos | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | MELSEC-F – Série FX3S |
| Funções | Unidade de CPU de CLP de entrada; Tipo de execução do programa — cíclico / processamento em modo de atualização |
| Projeto | Kit inicial/pacote com E/S integradas |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé; Ladder Estruturado / Diagrama de Blocos de Função (FBD); Texto Estruturado (ST); Gráfico de Função Sequencial (SFC) |
| Capacidade de memória | 4K passos (EEPROM; Programa); 1536 pontos (Relés auxiliares); 138 pontos (Temporizadores); 67 pontos (Contadores); 3000 pontos (Registradores de dados); 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 x pontos de E/S |
| Tipo de conexão | Conector USB; Conexões por bornes de parafuso (E/S) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 6 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 4 x saídas digitais (5-30Vcc; Sink; 500mA; resposta de 0.2ms) |
| Dimensões | L60mm x A40mm x P49mm |
| Largura líquida (mm) | 60 mm |
| Temperatura ambiente para operação | +0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0.00021 ms; 500ns mínimo / instrução (instrução aplicada) – 0.0005 ms |
| Consumo de energia | 6 W |
| Conteúdo | 1 x CPU (FX3S-10MT/DS); 1 x cabo USB; software MELSOFT |
| Código de pedido / SKU do fabricante | FX3S-10MT/DS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S10MTDSK |
| Conforme padrão(ões) | CE (Diretiva EMC); CE (Diretiva LVD – Baixa Tensão); cUL; KC; ABS; DNV GL; LR; BV; RINA; NK; KR |
Documentos
Entre em contato para mais informações sobre este produto. https://mokka-sensors.com.br/#contato
