Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladoras Lógicas Programáveis) > Série MELSEC iQ-R > Controladoras (CPUs) |
| Nome da subgama | Série MELSEC iQ-R |
| Funções | Unidade de CPU CLP de Movimento Rede de amplificador servo — SSCNET III/H – 2 linhas Interpolação linear — 2; 3; 4 eixos Interpolação circular — 2 eixos Interpolação helicoidal — 3 eixos Modo de controle — Controle PTP (Ponto a Ponto) Modo de controle — Controle de comutação velocidade-posição Modo de controle — Controle de trajetória contínua Modo de controle — Controle de acompanhamento de posição Modo de controle — Controle síncrono avançado Modo de controle — Controle velocidade-torque Aceleração/desaceleração trapezoidal Aceleração/desaceleração curva S Aceleração/desaceleração curva S avançada Sistema de posicionamento absoluto Função de detecção de marca Função de segurança Função de osciloscópio digital Função de comunicação do driver |
| Design | 32 eixos (16 eixos x 2 linhas) |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série iQ-R) |
| Linguagens de programação | SFC de Movimento Conjunto de instruções dedicadas |
| Capacidade de memória | 32Ksteps (Programa) 6400 pontos (Número de pontos de posicionamento) |
| Modo de montagem | Backplane / rack |
| Tempo de processamento | (Ciclo de operação) 0.222 ms (Ciclo de operação) 0.444 ms (Ciclo de operação) 0.888 ms (Ciclo de operação) 1.777 ms (Ciclo de operação) 3.555 ms (Ciclo de operação) 7.111 ms |

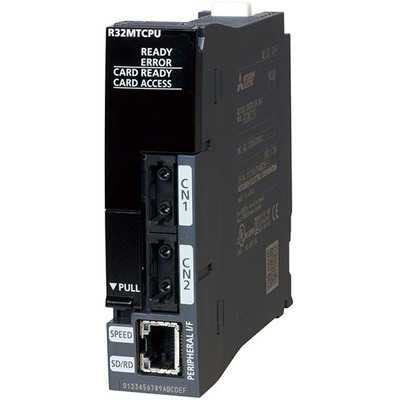

| Código de pedido / SKU do fabricante | R32MTCPU |
| Status do produto do fabricante | Comercializado |
Documentos
- Mitsubishi Electric – MELSEC iQ-R Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Esta unidade é parte da avançada linha MELSEC iQ-R, oferecendo compatibilidade com a rede SSCNET III/H para controle de servo acionamentos. Para mais informações e para iniciar o contato, visite nosso site. Entre em contato.
