Principais recursos
- Converte corrente AC para DC
- Função de regeneração de energia
- Resfriamento por ventilação forçada
- Alto desempenho com ciclo de controle de corrente mais rápido
- Melhora significativa no desempenho básico (controle de alto ganho)
- Contribui para o aprimoramento do desempenho geral com motor servo de alta velocidade e detector de alta precisão
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Retificador |
| Série / nome da família do produto | Série MDS-DH2 |
| Funções | Conversor AC/DC |
| Projeto | Conversor com circuito de regeneração de energia (método de circuito principal), resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 380Vca-480Vca (classe 400V; 400Vca / 415Vca / 440Vca) |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 38A |
| Potência ativa nominal (kW) | 15kW |
| Tensão de saída (DC) | 513Vcc-648Vcc |
| Grau de proteção | IP20 |

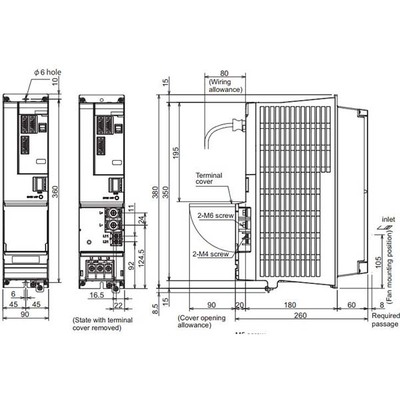

| Dimensões | A380mm x L90mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 35A entrada |
| Corrente máxima | 0,1 A |
| Código de pedido / SKU do fabricante | MDS-DH2-CV-185 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; drives de spindle com o ciclo de controle de corrente mais rápido. O desempenho básico é drasticamente aprimorado (controle de alto ganho). A combinação de motor servo de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do drive. |
Documentos
Para mais informações técnicas e detalhes de instalação, consulte o manual do usuário disponível. Este conversor é um componente da linha MDS-DH2 da Mitsubishi Electric.
Entre em contato para saber mais sobre este produto ou outras soluções da Mitsubishi Electric.
