Conversor AC/DC Mitsubishi Electric MDS-EH-CV-450 37kW Conversor AC/DC Mitsubishi Electric MDS-EH-CV-450, 37kW, 99A, 200-240Vac/DC, IP20. Especificações completas e manuais.
Visão geral
O conversor AC/DC da série MDS-EH da Mitsubishi Electric é um dispositivo robusto projetado para conversão de energia elétrica. Com uma capacidade nominal de saída de 37kW e corrente nominal de 99A, este equipamento é ideal para aplicações industriais que demandam alta performance e confiabilidade.
Este modelo opera com tensão de alimentação de 200Vac a 240Vac, aceitando entrada trifásica (3P) ou entrada DC. A tensão de saída DC varia entre 513Vdc e 648Vdc, garantindo flexibilidade para diversas configurações de sistema. Seu grau de proteção IP20 assegura proteção contra corpos sólidos maiores que 12,5mm, sendo adequado para ambientes controlados.
O conversor é classificado para operar em temperaturas ambientes de 0 a 55°C, oferecendo estabilidade em condições de trabalho moderadas. O sistema de ventilação forçada garante o arrefecimento eficiente dos componentes internos, prolongando a vida útil do equipamento.
Principais recursos
- Converte energia AC para DC
- Alta capacidade de potência nominal de 37kW
- Corrente nominal de 99A
- Ampla faixa de tensão de alimentação (200-240Vac ou DC)
- Saída DC regulada (513-648Vdc)
- Grau de proteção IP20
- Operação em temperaturas de 0 a 55°C
- Ventilação forçada para arrefecimento
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Retificador |
| Série / nome da família do produto | Série MDS-EH |
| Funções | Conversor AC/DC |
| Design | Arrefecimento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 99A |
| Potência ativa nominal (kW) | 37kW |
| Tensão de saída (DC) | 513Vdc-648Vdc |
| Grau de proteção | IP20 |

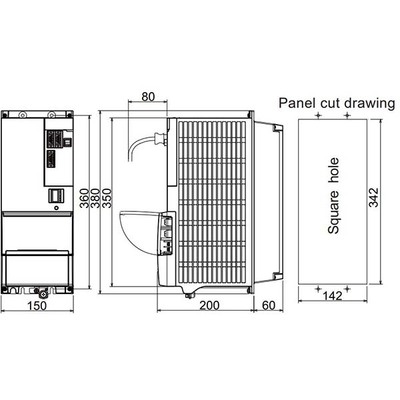

| Dimensões | A380mm x L150mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 150 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 85A entrada |
| Compatibilidade técnica com | Série D-AL S-T[]-AC série NF[]-CW[][]-[]A |
| Corrente máxima | 18 A |
| Código de pedido / SKU do fabricante | MDS-EH-CV-450 |
| Status do produto do fabricante | Comercializado |
Documentos
Este conversor é tecnicamente compatível com as séries D-AL, S-T[]-AC e NF[]-CW[][]-[]A.
Entre em contato para mais informações sobre este produto.
