## Principais recursos * Conversor AC/DC com circuito de regeneração de energia * Ventilação forçada para resfriamento * Entrada trifásica (3P) ou entrada DC * Alto desempenho em controle de corrente * Melhora a performance geral do sistema ## Especificações | Parâmetro | Valor | | :—————————– | :———————————————————————– | | Marca primária | Mitsubishi Electric | | Função principal | Retificador | | Funções | Conversor AC/DC | | Projeto | Conversor com circuito de regeneração de energia (método de circuito principal) resfriamento por ventilação forçada | | Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) | | Tipo de rede | Entrada trifásica (3P) ou entrada DC | | Corrente nominal | 21A | | Potência ativa nominal (kW) | 7500W / 7.5kW | | Tensão de saída (DC) | 513Vdc-648Vdc | | Grau de proteção | IP20 | | Dimensões | A380mm x L90mm x P260mm | | Altura líquida (mm) | 380 mm | | Largura líquida (mm) | 90 mm | | Profundidade líquida (mm) | 260 mm | | Temperatura do ar ambiente para operação | 0…+55 °C | | Temperatura do ar ambiente para armazenamento | -15°C…+70 °C | | Consumo de corrente | 18A de entrada | | Corrente máxima | 0.1 A | | Código de pedido / SKU do fabricante | MDS-DH2-CV-110 | | Status do produto do fabricante | Comercializado | | Benefícios | Servo de alta performance; drives de spindle com o ciclo de controle de corrente mais rápido. O desempenho básico é drasticamente aprimorado (controle de alto ganho). A combinação de motor servo de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do drive. | ## Documentos * [Mitsubishi Electric – MELSERVO CNC MDS-D2 series – User manual.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTUvMDUvMDgvMTM1MGIzNmItYTYxMi00NjNlLWE4MGUtZWNmNzM5ZDJlMDgyL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMENOQyUyME1EUy1EMiUyMHNlcmllcyUyMC0lMjBVc2VyJTIwbWFudWFsLnBkZiJdXQ?sha=65ac5ac141ab667a) Este produto é compatível com a série MELSERVO CNC MDS-D2. Para mais informações sobre nossos produtos e soluções, entre em contato conosco. https://mokka-sensors.com.br/#contato
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Rectifier |
| Functions | AC/DC converter |
| Design | converter with pwr. regeneration circuit (main circuit method) forced ventilation cooling |
| Supply voltage (AC) | 380Vac-480Vac (400V class; 400Vac / 415Vac / 440Vac) |
| Type of network | 3-phase input (3P) or DC input |
| Rated current | 21A |
| Rated active power (kW) | 7500W / 7.5kW |
| Output voltage (DC) | 513Vdc-648Vdc |
| Degree of protection | IP20 |

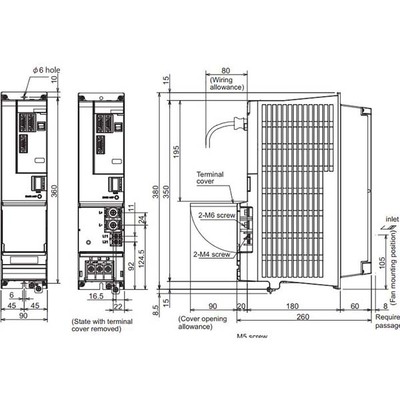

| Dimensions | H380mm x W90mm x D260mm |
| Net Height (mm) | 380 mm |
| Net Width (mm) | 90 mm |
| Net Depth (mm) | 260 mm |
| Ambient air temperature for operation | 0…+55 °C |
| Ambient air temperature for storage | -15°C…+70 °C |
| Current consumption | 18A input |
| Maximum current | 0.1 A |
| Order code / Manufacturer SKU | MDS-DH2-CV-110 |
| Manufacturer product status | Commercialized |
| Benefits | High-performance servo; spindle drives with the fastest current control cycle Basic performance is drastically enhanced (high-gain control) A combination of high-speed servo motor and high-accuracy detector helps enhance overall drive performance. |
