Visão geral
Este é um conversor AC/DC da série MDS-E da Mitsubishi Electric, projetado para retificação e conversão de energia em ambientes industriais. Ele oferece uma saída nominal de 15kW com uma corrente nominal de 76A, operando com uma tensão de alimentação de 200 a 240Vac, classificada como 200V (220Vac/230Vac).
O equipamento possui entrada trifásica (3P) ou entrada CC, com uma faixa de tensão de saída CC de 270Vdc a 324Vdc. Seu design com ventilação forçada garante o resfriamento adequado, e o grau de proteção IP20 indica proteção contra objetos sólidos maiores que 12,5mm.
Este conversor é adequado para operação em temperaturas ambientes de 0 a 55°C, proporcionando confiabilidade em diversas condições de trabalho. Seu código de fabricante é MDS-E-CV-185.
Principais recursos
- Conversor AC/DC
- Saída nominal de 15kW
- Corrente nominal de 76A
- Tensão de alimentação 200-240Vac (classe 200V)
- Entrada trifásica (3P) ou CC
- Tensão de saída 270-324Vdc
- Grau de proteção IP20
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Retificador |
| Série/família do produto | Série MDS-E |
| Funções | Conversor AC/DC |
| Projeto | Resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 76A |
| Potência ativa nominal (kW) | 15kW |
| Tensão de saída (DC) | 270Vdc-324Vdc |
| Grau de proteção | IP20 |

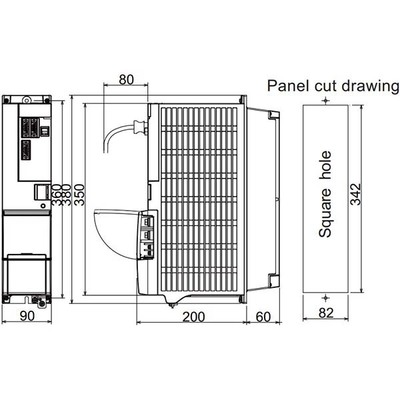

| Dimensões | A380mm x L90mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 65A entrada |
| Compatibilidade técnica com | Série D-AL S-T[]-AC série NF[]-CW[][]-[]A |
| Corrente máxima | 38 A |
| Código de pedido / SKU do fabricante | MDS-E-CV-185 |
| Status do produto do fabricante | Comercializado |
Documentos
Este conversor é compatível com as séries D-AL, S-T[]-AC e NF[]-CW[][]-[]A. O fabricante é Mitsubishi Electric.
Para mais informações sobre este produto e nossas soluções, entre em contato conosco.
