Visão geral
O conversor AC/DC da série MDS-DH2 da Mitsubishi Electric é uma unidade de retificação projetada para aplicações de alta performance em servo e drives de spindle. Com uma potência nominal de 26kW e corrente nominal de 72A, este dispositivo opera em uma faixa de tensão de alimentação de 380V a 480V CA (classe 400V).
Ele suporta entrada trifásica (3P) ou entrada CC, fornecendo uma tensão de saída CC de 513V a 648V. O design inclui um circuito de regeneração de energia e resfriamento por ventilação forçada, garantindo operação eficiente em temperaturas ambientes de 0 a 55°C. O grau de proteção é IP20.
Principais recursos
- Converte AC/DC
- Circuito de regeneração de energia
- Resfriamento por ventilação forçada
- Melhora o desempenho geral do drive
- Alta performance em controle de corrente
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Retificador |
| Série / nome da família do produto | MDS-DH2 series |
| Funções | Conversor AC/DC |
| Design | Conversor com circuito de regeneração de energia (método de circuito principal), resfriamento por ventilação forçada |
| Tensão de alimentação (CA) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 72A |
| Potência ativa nominal (kW) | 26kW |
| Tensão de saída (CC) | 513Vdc-648Vdc |
| Grau de proteção | IP20 |

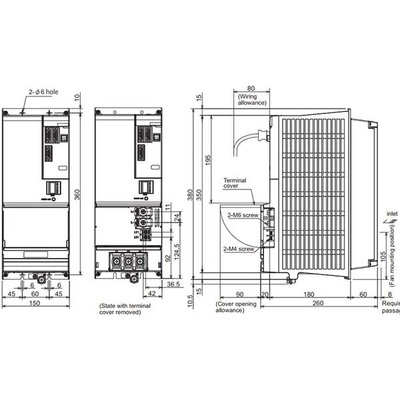

| Dimensões | A380mm x L150mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 150 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 61A entrada |
| Corrente máxima | 0.1 A |
| Código de pedido / SKU do fabricante | MDS-DH2-CV-300 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; drives de spindle com o ciclo de controle de corrente mais rápido. O desempenho básico é drasticamente aprimorado (controle de alto ganho). Uma combinação de motor servo de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do drive. |
Documentos
Este produto é compatível com sistemas servo e drives de spindle da Mitsubishi Electric.
Para mais informações ou para discutir suas necessidades, entre em contato conosco.
