Visão geral
O conversor AC/DC da série MDS-DH2 da Mitsubishi Electric é projetado para retificação e conversão de energia em ambientes industriais. Com uma capacidade nominal de saída de 2200W (2,2kW) e corrente nominal de 7,1A, este equipamento é ideal para aplicações que demandam fornecimento estável de energia em corrente contínua.
Este dispositivo opera com uma ampla faixa de tensão de alimentação de 380Vac a 480Vac, sendo compatível com a classe de 400V (incluindo 400Vac, 415Vac e 440Vac). Ele pode ser conectado a redes trifásicas (3P) ou utilizar uma entrada de corrente contínua (DC), oferecendo flexibilidade na instalação. A tensão de saída DC varia de 513Vdc a 648Vdc, garantindo o fornecimento adequado para sistemas que o requerem.
Principais recursos
- Converte energia AC para DC de forma eficiente.
- Projeto com circuito de regeneração de energia.
- Resfriamento por ventilação forçada.
- Ampla faixa de tensão de alimentação.
- Entrada trifásica AC ou entrada DC.
- Alto desempenho para controle de corrente.
- Melhora a performance geral do sistema de acionamento.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Retificador |
| Série / nome da família do produto | Série MDS-DH2 |
| Funções | Conversor AC/DC |
| Projeto | Conversor com circuito de regeneração de potência (método do circuito principal), resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 7.1A |
| Potência ativa nominal (kW) | 2200W / 2.2kW |
| Tensão de saída (DC) | 513Vdc-648Vdc |
| Grau de proteção | IP20 |

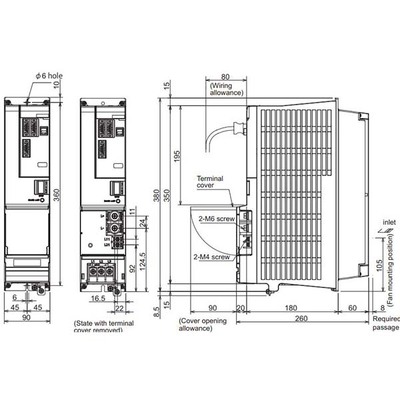

| Dimensões | A380mm x L90mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 5.2A entrada |
| Corrente máxima | 0.1 A |
| Código de pedido / SKU do fabricante | MDS-DH2-CV-37 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; drives de spindle com o ciclo de controle de corrente mais rápido. O desempenho básico é drasticamente aprimorado (controle de alto ganho). A combinação de motor servo de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do acionamento. |
Documentos
Este conversor é um componente da linha MDS-DH2 da Mitsubishi Electric. Verifique a compatibilidade com seu sistema antes da instalação.
