Visão geral
Converte tensões AC para DC, sendo um retificador para a série MDS-D2 da Mitsubishi Electric. Este conversor AC/DC possui uma corrente nominal de 164A e potência de saída nominal de 30kW.
Opera com tensão de alimentação de 200Vac a 230Vac (classe 200V; 220Vac / 230Vac), aceitando entrada trifásica (3P) ou entrada DC. A tensão de saída DC varia de 210Vdc a 311Vdc.
O design do conversor inclui um circuito de regeneração de energia, método de circuito principal e resfriamento por ventilação forçada, com grau de proteção IP20. É classificado para operar em temperaturas ambientes de 0 a 55°C.
Principais recursos
- Converte AC para DC
- Circuito de regeneração de energia
- Resfriamento por ventilação forçada
- Alta corrente e potência nominal
- Ampla faixa de tensão de alimentação e saída
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Retificador |
| Série / nome da família do produto | Série MDS-D2 |
| Funções | Conversor AC/DC |
| Projeto | Conversor com circuito de regeneração de energia (método de circuito principal), resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 164A |
| Potência ativa nominal (kW) | 30kW |
| Tensão de saída (DC) | 210Vdc-311Vdc |
| Grau de proteção | IP20 |

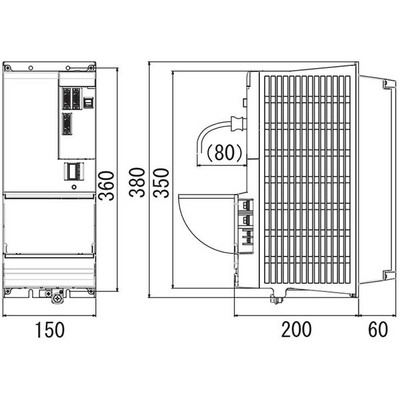

| Dimensões | A380mm x L150mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 150 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 121A entrada |
| Código de pedido / SKU do fabricante | MDS-D2-CV-370 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é um conversor AC/DC da Mitsubishi Electric, parte da série MDS-D2.
Entre em contato para mais informações.
