Visão geral

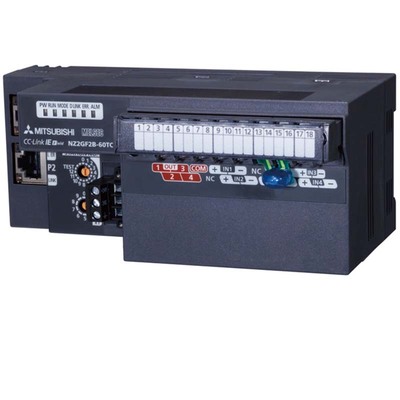

Este módulo é uma unidade remota de controle de temperatura PID, projetada para instalação em gabinete. Opera como um controlador remoto de E/S (Entrada/Saída) em redes CC-Link IE Field.
Integra funcionalidades de controle PID e comunicação via CC-Link IE Field. Oferece 4 entradas analógicas, suportando diversos tipos de termopares, e 4 saídas digitais, cada uma com capacidade de 10-30Vcc e 100mA. A conexão é realizada através de bornes tipo parafuso.
O módulo opera com tensão de alimentação de 24Vcc e é equivalente ao modelo NZ2GF2B60TCTT4. Sua construção robusta é adequada para ambientes industriais e aplicações que exigem controle preciso de temperatura e conectividade de rede.
Principais recursos
- Controle de temperatura PID
- Comunicação via CC-Link IE Field
- 4 entradas analógicas (suporte a múltiplos tipos de termopares)
- 4 saídas digitais
- Conexão por bornes tipo parafuso
- Instalação em gabinete
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Controlador remoto de E/S |
| Série / nome da família de produtos | Automação industrial > E/S remotas autônomas para aplicações de segurança > Gateway/ponte integrada + E/S |
| Nome da subgama | Série NZ2GF (padrão) |
| Funções | Módulo de unidade remota de controlador de temperatura PID |
| Projeto | Rede CC-Link IE Field para instalação em gabinete |
| Tensão de alimentação (CC) | 24Vcc |
| Tipo de conexão | Conexões por borne tipo parafuso |
| Protocolo de comunicação | CC-Link |
| Saídas digitais | 4 x saídas digitais (1 por canal; 10-30Vcc; 100mA) |
| Entradas analógicas | 4 x entradas analógicas (Tipos de termopar R; K; J; T; S; B; E; N; U; L; PLII; W5Re/W26Re) |
| Código de pedido / SKU do fabricante | NZ2GF2B-60TCTT4 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NZ2GF2B60TCTT4 |
Documentos
- Mitsubishi Electric – Módulos de controle de temperatura da rede CC-Link IE Field – Manual.pdf
- Mitsubishi Electric – Módulos de controle de temperatura da rede CC-Link IE Field – Manual.pdf
Este módulo é um componente da série NZ2GF da Mitsubishi Electric, projetado para expansão de sistemas de automação industrial que utilizam a rede CC-Link IE Field.
Entre em contato conosco para mais informações sobre este produto.
