Principais recursos

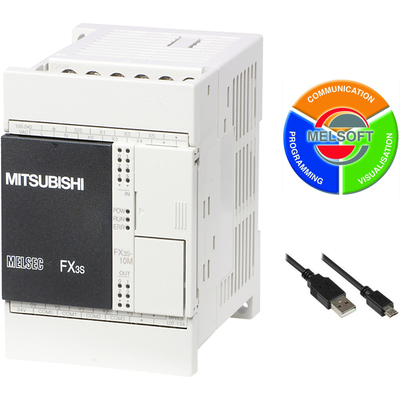

- Unidade de CPU de Controlador Lógico Programável (PLC) de nível de entrada
- Kit inicial / pacote com I/Os integrados
- 20 pontos de I/O (12 DI / 8 DO)
- Capacidade de memória de 4Ksteps (EEPROM)
- Conexão com capacidade para 30 pontos de I/O
- Conector USB e conexões de bornes de parafuso (I/O)
- Capacidade de comunicação RS-422
- Tensão de alimentação de 100Vca a 240Vca
- Montagem em trilho DIN
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | MELSEC-F – Série FX3S |
| Funções | Unidade de CPU de Controlador Lógico Programável (PLC) de nível de entrada. Tipo de execução do programa — processamento cíclico / modo de atualização. |
| Design | Kit inicial / pacote com I/Os integrados |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé, Ladder Estruturada / Diagrama de Blocos de Função (FBD), Texto Estruturado (ST), Gráfico de Função Sequencial (SFC) |
| Capacidade de memória | 4Ksteps (EEPROM; Programa) 1536 pontos (Relés auxiliares) 138 pontos (Temporizadores) 67 pontos (Contadores) 3000 pontos (Registradores de dados) 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 x pontos de I/O |
| Tipo de conexão | Conector USB, conexões de bornes de parafuso (I/O) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 12 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 8 x saídas digitais (Contatos NA de relé; 2A / 240Vca ou 30Vcc; resposta de 10ms) |
| Dimensões | L75mm x A90mm x P75mm |
| Largura líquida (mm) | 75 mm |
| Temperatura do ar ambiente para operação | +0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0,00021 ms; 500ns mínimo / instrução (instrução aplicada) – 0,0005 ms |
| Consumo de energia | 20 W |
| Conteúdo | 1 x CPU (FX3S-20MR/ES) 1 x cabo USB, software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3S-20MR/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S20MRESK |
| Em conformidade com os padrões | CE (diretiva EMC), CE (diretiva LVD – Baixa Tensão), cUL, KC |
—SEPARATOR—
Documentos
Este produto é o SKU FX3S-20MR/ES-K.
Entre em contato conosco para mais informações.
