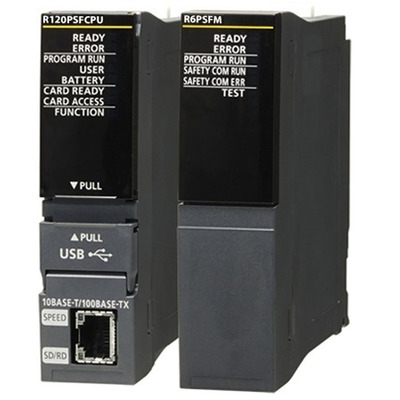

Controlador Lógico de Segurança SIL2 MELSEC iQ-R Kit
Visão geral
Este é um pacote de solução completa para controle de segurança de processos, classificado como SIL2. O kit inclui uma Unidade Central de Processamento (CPU) modelo R120PCPU e um módulo de função de segurança R6PSFM, ambos da linha MELSEC iQ-R da Mitsubishi Electric.
Projetado para aplicações que exigem alta confiabilidade e conformidade com normas de segurança, este controlador oferece capacidade de memória de 1200K passos (4800K Bytes para programa) e suporta até 4096 pontos de I/O.
O dispositivo conta com conectividade USB 2.0 para programação e configuração, além de uma porta RJ45 para comunicação Ethernet. Sua montagem é do tipo em painel traseiro (backplane/rack), garantindo integração eficiente em sistemas industriais.
Principais recursos
- Bundle de controle de segurança SIL2
- CPU R120PCPU
- Módulo de função de segurança R6PSFM
- Memória de programa: 1200K passos / 4800K Bytes
- Capacidade de I/O: até 4096 pontos
- Conectividade USB 2.0 e Ethernet (RJ45)
- Montagem em painel traseiro/rack
- Conformidade com IEC61508 (SIL 2)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Controlador de segurança |
| Série/Nome da família do produto | Automação industrial > PLCs de Segurança > Série MELSEC iQ-R |
| Nome da sub-linha | Série MELSEC iQ-R |
| Funções | Controlador Lógico Programável (PLC) pacote de segurança de processo SIL2 Tipo de execução de programa — Execução de programa inicial Tipo de execução de programa — Programa em varredura Tipo de execução de programa — varredura fixa Tipo de execução de programa — interrupção Tipo de execução de programa — tipo em espera Modo de controle — Operação cíclica de programa armazenado Modo de controle de I/O — Modo de atualização (Refresh) Modo de controle de I/O — Acesso direto a I/O está disponível especificando acesso direto a I/O (DX;DY) Interrupção múltipla Controle PID padrão Controle de processo Função de segurança Comunicação SLMP Mudança de módulo online |
| Design | Pacote / Bundle |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé Texto Estruturado (ST) Diagrama de Bloco de Função (FBD) Programação de rótulos de bloco de função (FB) (local/global) |
| Capacidade de memória | 1200K passos / 4800K Bytes (Programa) 3370K Bytes (Memória de dispositivo/rótulo) 40M Bytes (Memória de dados) |
| Capacidade de conexão | 4096 x pontos de I/O máx. |
| Tipo de conexão | Conector USB 2.0 Porta RJ45 (Ethernet) |
| Modo de montagem | Painel traseiro / rack |
| Conteúdo | 1 x CPU (R120PCPU) 1 x Módulo de função de segurança SIL2 (R6PSFM) |
| Código de pedido / SKU do fabricante | R120PSFCPU-SET |
| Status do produto do fabricante | Comercializado |
| Equivalente a | R120PSFCPUSET |
| Em conformidade com normas | IEC61508 (SIL 2) |
| Classe | SIL2 |
| Tipo de armazenamento | Cartão de memória SD Cassete SRAM estendido |
| Tempo de atualização (Refreshing time) | (Varredura constante) 0.2ms-2s / 0.0002-2 s |
Documentos
- Mitsubishi Electric – MELSEC iQ-R Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
O SKU R120PSFCPU-SET é equivalente ao R120PSFCPUSET.
Entre em contato para saber mais sobre este produto.
