Visão geral

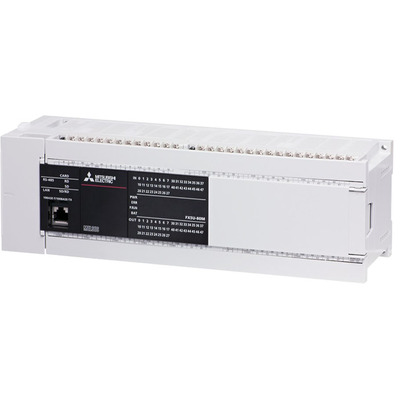

Unidade de CPU de Controlador Lógico Programável (PLC) com E/S integradas da Mitsubishi Electric, pertencente à série MELSEC iQ-F, modelo FX5U. Este equipamento oferece 80 pontos de E/S, sendo 40 entradas digitais e 40 saídas digitais, ambas operando a 24Vdc.
A unidade possui capacidade de memória flash de 64Ksteps (128KBytes) para o programa. Conta com conexões de bornes de parafuso para as E/S e suporte para comunicação via Ethernet e RS-485, proporcionando versatilidade em sistemas de automação industrial.
Principais recursos
- Unidade de CPU com E/S integradas
- Capacidade de memória de 64Ksteps (128KBytes)
- 40 entradas digitais (24Vdc; Dreno/Fonte)
- 40 saídas digitais (24Vdc; Fonte)
- Conexões de bornes de parafuso
- Comunicação Ethernet e RS-485
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produtos | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC iQ-F – FX5U |
| Funções | Sistema de controle de E/S de unidade de CPU de Controlador Lógico Programável (PLC) — Tipo de execução de programa do sistema de atualização — operação repetitiva de programa armazenado Tipo de execução de programa — tipo em espera Tipo de execução de programa — inicial Tipo de execução de programa — varredura Tipo de execução de programa — ciclo fixo Tipo de execução de programa — evento |
| Projeto | E/S integradas |
| Tensão de alimentação (CC) | 24Vdc |
| Linguagens de programação | Diagrama de ladder (LD) / Linguagem de símbolo de relé Texto Estruturado (ST) Diagrama de blocos de funções (FBD) função (FUN) programação de rótulos (local/global) |
| Capacidade de memória | Memória flash de 64Ksteps (128KBytes) (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de arquivo) 4GBytes máx (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões de bornes de parafuso (E/S) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 40 x entradas digitais (24Vdc; Dreno/Fonte) |
| Saídas digitais | 40 x saídas digitais (24Vdc; Fonte) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 900mA / 0.9A |
| Consumo de energia | 45 W |
| Código de pedido / SKU do fabricante | FX5U-80MT/DSS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5U80MTDSS |
| Em conformidade com norma(s) | CE (diretiva EMC) CE (Diretiva de Baixa Tensão – LVD) cUL KC |
| Tempo de atualização | (Varredura constante) 0.2ms-2s / 0.0002-2 s (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
O produto é equivalente ao modelo FX5U80MTDSS.
Entre em contato para mais informações.
