Visão geral

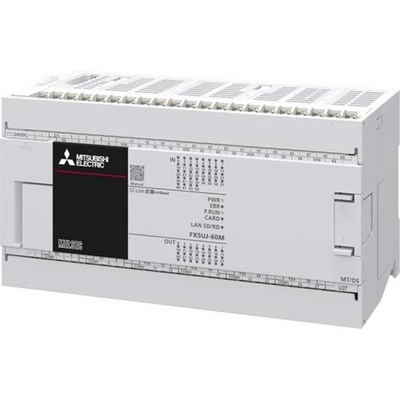

Unidade de CPU de Controlador Lógico Programável (CLP) com E/S integradas da Mitsubishi Electric, pertencente à série MELSEC iQ-F, modelo FX5UJ. Este equipamento oferece 60 E/S, compostas por 36 entradas digitais (24Vcc, tipo Sink/Source) e 24 saídas digitais (24Vcc, tipo Sink, 500mA).
A unidade possui capacidade de memória flash de 48Ksteps (96KBytes) para o programa e conexão de comunicação via Ethernet, utilizando um conector RJ45. A alimentação é em corrente alternada, variando de 100Vac a 240Vac, sendo compatível com tensões comuns como 120Vac, 208Vac, 220Vac e 230Vac. A montagem é realizada em trilho DIN.
Principais recursos
- Controlador Lógico Programável (CLP) CPU com E/S integradas
- 60 E/S: 36 Entradas Digitais (24Vcc, Sink/Source) + 24 Saídas Digitais (24Vcc, Sink, 500mA)
- Memória flash de 48Ksteps (96KBytes)
- Comunicação Ethernet
- Alimentação 100-240Vac
- Conexões por borne de parafuso para E/S
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produtos | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-gama | MELSEC iQ-F – Série FX5UJ |
| Projeto | E/S integradas |
| Tensão de alimentação (CA) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé, Texto Estruturado (ST), Ladder Estruturado / Diagrama de Blocos de Função (FBD), programação por rótulos (função FUN) (local/global), Bloco de Função (FB) |
| Capacidade de memória | 48Ksteps (96KBytes) memória flash (Programa), 512 pontos (Temporizadores), 256 pontos (Contadores), 64 pontos (Contadores longos), 8000 pontos (Registradores de dados), 32768 pontos (Registradores de arquivo), 16GBytes máx. (cartão de memória SD/SDHC), 120kBytes (Memória de dispositivo / rótulo), 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões por borne de parafuso (E/S), Porta RJ45 (Ethernet) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 36 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 24 x saídas digitais (24Vcc; Sink; 500mA) |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms, 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 400mA / 0.4A |
| Consumo de energia | 35 W |
| Código de pedido / SKU do fabricante | FX5UJ-60MT/ES |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UJ60MTES |
| Em conformidade com norma(s) | CE (diretiva EMC), CE (LVD – Diretiva de Baixa Tensão), cUL, UL, KC, aprovação ABS, aprovação DNV, aprovação LR, aprovação BV, aprovação RINA, aprovação NK, aprovação KR, CE (RoHS) |
| Tempo de atualização (Refreshing time) | (Scan constante) 0.5ms-2s / 0.0002-2 s, (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – FX5UJ – Brochure.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é o código de ordem FX5UJ-60MT/ES.
Entre em contato conosco para saber mais sobre este e outros produtos.
