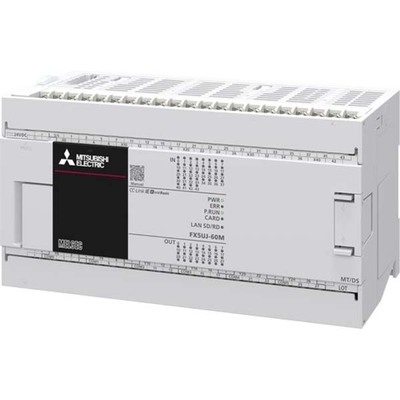

Principais recursos
- Unidade de CPU com E/S integradas
- 60 pontos de E/S (36 Entradas Digitais / 24 Saídas Digitais)
- Memória de programa de 48K passos (96KBytes)
- Comunicação Ethernet
- Conexões por borne de parafuso
- Tensão de alimentação 100Vca-240Vca
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-linha | Série MELSEC iQ-F – FX5UJ |
| Funções | Sistema de controle de E/S de unidade de CPU de Controlador Lógico Programável (CLP) — Tipo de execução do programa do sistema de atualização — operação repetitiva com programa armazenado Tipo de execução do programa — tipo de espera Tipo de execução do programa — inicial Tipo de execução do programa — varredura Tipo de execução do programa — ciclo fixo Tipo de execução do programa — evento |
| Projeto | E/S integradas |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé Texto Estruturado (ST) Ladder Estruturado / Diagrama de Blocos de Função (FBD) função (FUN) programação de rótulos (local/global) Bloco de função (FB) |
| Capacidade de memória | 48K passos (96KBytes) de memória flash (Programa) 512 pontos (Temporizadores) 256 pontos (Contadores) 64 pontos (Contadores longos) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de arquivo) 16GB máx. (Cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MB (Memória de dados / ROM padrão) |
| Tipo de conexão | Bornes de parafuso (E/S) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 36 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 24 x saídas digitais (24Vcc; Source; 500mA) |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (LD X0) – 0,000034 ms 34ns / instrução (MOV D0 D1) – 0,000034 ms |
| Consumo de corrente | 400mA / 0,4A |
| Consumo de energia | 35 W |
| Código de pedido / SKU do fabricante | FX5UJ-60MT/ESS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UJ60MTESS |
| Em conformidade com norma(s) | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL UL KC Aprovação ABS Aprovação DNV Aprovação LR Aprovação BV Aprovação RINA Aprovação NK Aprovação KR CE (RoHS) |
| Tempo de atualização | (Varredura constante) 0,5ms-2s / 0,0002-2 s (Interruptor de ciclo fixo) 1ms-60s / 0,001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – FX5UJ – Brochure.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é equivalente ao modelo FX5UJ60MTESS.
Entre em contato para mais informações.
