Visão geral

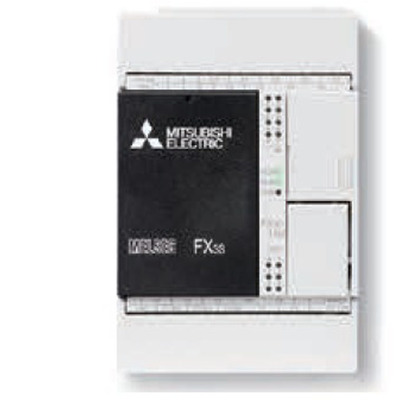

Controlador Lógico Programável (CLP) de entrada da Mitsubishi Electric, série MELSEC-F (FX3S). Esta unidade de CPU vem em um kit promocional/bundle, incluindo a CPU (FX3S-10MR/ES), um cabo e software de programação.
Oferece 10 Entradas/Saídas (I/Os) integradas, sendo 6 entradas digitais (24Vcc, tipo Sink/Source) e 4 saídas digitais (contatos relé NA, capacidade de 2A / 240Vca ou 30Vcc) com tempo de resposta de 10ms. Possui capacidade de memória de 4K passos (EEPROM) para o programa e pode gerenciar até 30 pontos de I/O.
Este CLP dispõe de conexão USB, terminais de parafuso para as conexões de I/O e capacidade de comunicação via RS-422. A alimentação é feita em tensão alternada de 100Vac a 240Vac, com montagem em trilho DIN.
Principais recursos
- Unidade de CPU com I/Os integrados
- Kit promocional/bundle com cabo e software de programação
- 6 entradas digitais (24Vcc, Sink/Source)
- 4 saídas digitais a relé (NA)
- Memória de programa de 4K passos (EEPROM)
- Capacidade de conexão de até 30 pontos de I/O
- Conexão USB e terminais de parafuso
- Comunicação RS-422
- Alimentação 100-240Vca
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | MELSEC-F – Série FX3S |
| Funções | Unidade de CPU CLP de entrada Tipo de execução de programa — processamento cíclico / modo de atualização |
| Design | Kit promocional/bundle com I/Os integrados |
| Tensão de alimentação (AC) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de blocos de funções (FBD) Linguagem de símbolos de relé (LD) Texto estruturado (ST) Diagrama de funções sequenciais (SFC) Ladder estruturado |
| Capacidade de memória | 4K passos (EEPROM; Programa) 1536 pontos (Relés auxiliares) 138 pontos (Temporizadores) 67 pontos (Contadores) 3000 pontos (Registradores de dados) 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 pontos de I/O |
| Tipo de conexão | Conector USB terminais de parafuso (I/Os) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 6 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 4 x saídas digitais (Relé. Contatos NA; 2A / 240Vca ou 30Vcc; resposta de 10ms) |
| Dimensões | L60mm x A90mm x P75mm |
| Largura líquida (mm) | 60 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0,00021 ms 500ns mínimo / instrução (instrução aplicada) – 0,0005 ms |
| Consumo de energia | 19 W |
| Conteúdo | 1 x CPU (FX3S-10MR/ES) 1 x cabo s/w de programação. |
| Código de pedido / SKU do fabricante | FX3S-10MR/ES-LLK |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S10MRESLLK |
| Em conformidade com norma(s) | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL KC |
Documentos
Este produto é equivalente ao SKU FX3S10MRESLLK.
