Principais recursos
- Controlador Lógico Programável (CLP) de Segurança
- 4 entradas digitais de segurança (13-30Vdc)
- 4 saídas digitais de segurança (18.3-30Vdc; Source; 2A por saída / 4A total)
- Conexões por bornes de mola (I/O)
- Tensão de alimentação 24Vdc (externa) ou 5Vdc (interna)
- Proteção contra curto-circuito e circuito cruzado nas saídas de segurança
- Compatível com os padrões de segurança SIL 3 e Cat.4 PL.e
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Controlador de segurança |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-linha | MELSEC iQ-F – Série FX5UJ |
| Funções | Controlador Lógico Programável (CLP) de Segurança |
| Tensão de alimentação (DC) | 24Vdc (externa) ou 5Vdc (interna) |
| Tipo de conexão | Bornes de mola (I/O) |
| Funções de proteção | Proteção contra curto-circuito e circuito cruzado das saídas de segurança |
| Entradas digitais | 4 x entradas digitais de segurança (13-30Vdc) (Entradas de segurança; podem ser usadas como 2 entradas de segurança redundantes) 3 x entradas digitais (10-30Vdc) (Entradas gerais) 1 x entrada digital (10-30Vdc) (Entrada ENABLE) |
| Saídas digitais | 4 x saídas digitais de segurança (18.3-30Vdc; Source; tempo de resposta de 9-81ms dependendo da programação; 2A por saída / 4A total) 2 x saídas digitais (16-30Vdc; 120mA) (Saídas TEST) |
| Consumo de corrente | 200mA (5Vdc) / 5mA (24Vdc) fonte de alimentação interna 125mA (24Vdc) fonte de alimentação externa |

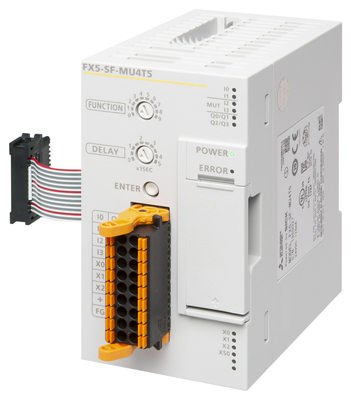

| Código de pedido / SKU do fabricante | FX5-SF-MU4T5 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5SFMU4T5 |
| Em conformidade com norma(s) | Compatibilidade Eletromagnética (CEM) — EN 61000-6-2; EN 61131-2; DIN EN 61326-3-1; EN 55011 (classe A) SIL 3 (IEC 61508) SILCL3 (IEC 62061) Cat.4 (DIN EN ISO 13849-1) Nível de Desempenho PL.e (DIN EN ISO 13849-1) PFHd 1.5 x 10e-9…1.5 x 10e-8 TM (Tempo de Missão) 20 anos (conforme EN ISO 13849-1) |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – FX5UJ – Brochure.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – FX5 safety modules – Hardware manual.pdf
Este produto é o equivalente ao modelo FX5SFMU4T5.
Para mais informações ou para discutir suas necessidades de automação e segurança, entre em contato conosco.
