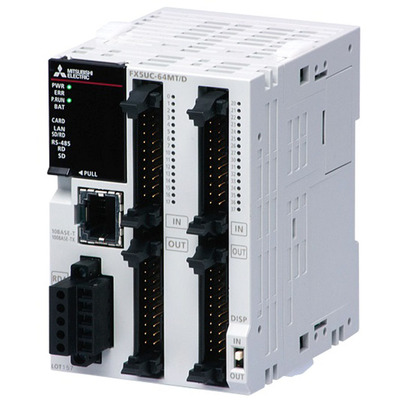

Controlador Lógico Programável FX5UC-64MT/DSS Mitsubishi Controlador Lógico Programável (CLP) Compacto MELSEC iQ-F FX5UC Mitsubishi Electric com 64 I/O (32 Entradas Digitais / 32 Saídas Digitais) 24Vdc Ethernet/RS-485. SKU: FX5UC-64MT/DSS.
Visão geral
Unidade de CPU de Controlador Lógico Programável (CLP) compacto com I/Os integrados da série MELSEC iQ-F da Mitsubishi Electric. Este modelo, FX5UC-64MT/DSS, oferece 64 pontos de I/O, sendo 32 entradas digitais (24Vcc; sink) e 32 saídas digitais (24Vcc; source).
Conta com capacidade de memória flash de 64K passos (128KBytes) para programa. A unidade possui conectores de cabo MIL para I/Os, além de interfaces de comunicação RS-485 e Ethernet, proporcionando flexibilidade na integração a sistemas de automação. A alimentação é de 24Vcc e o método de montagem é em trilho DIN.
Principais recursos
- Unidade de CPU de CLP compacto com I/Os integrados
- 64 I/O (32 Entradas Digitais / 32 Saídas Digitais)
- Memória flash de 64K passos (128KBytes)
- Comunicação RS-485 e Ethernet
- Tensão de alimentação 24Vcc
- Montagem em trilho DIN
- Conectores de cabo MIL para I/Os
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/família de produtos | Automação industrial > CLPs > MELSEC iQ-F series > Controladores (CPUs) |
| Nome da sub-gama | MELSEC iQ-F – FX5UC series |
| Funções | Sistema de controle de I/O de unidade de CLP compacto — Tipo de execução de programa de sistema de refresh — Operação repetitiva de programa armazenado — Tipo standby — Programa inicial — Programa de scan — Programa de ciclo fixo — Programa de evento |
| Projeto | I/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé, Texto Estruturado (ST), Diagrama de Bloco de Função (FBD), função (FUN), programação de rótulos (local/global) |
| Capacidade de memória | Memória flash de 64K passos (128KBytes) (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de Dados) 32768 pontos (Registradores de Arquivo) 4GBytes máx. (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo/rótulo) 5MBytes (Memória de Dados / ROM padrão) |
| Tipo de conexão | Conectores de cabo MIL (I/Os) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 32 x entradas digitais (24Vcc; sink) |
| Saídas digitais | 32 x saídas digitais (24Vcc; source) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 720mA / 0.72A (5Vcc) 500mA / 0.5A (24Vcc) |
| Consumo de energia | 8 W |
| Código de pedido / SKU do fabricante | FX5UC-64MT/DSS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UC64MTDSS |
| Em conformidade com padrão(ões) | CE (diretiva EMC) cUL KC |
| Tempo de refresh | (Scan constante) 0.2ms-2s / 0.0002-2 s (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é equivalente ao código FX5UC64MTDSS. Verifique a compatibilidade em nossos catálogos.
Para mais informações e para discutir suas necessidades de automação, entre em contato conosco.
