Visão geral

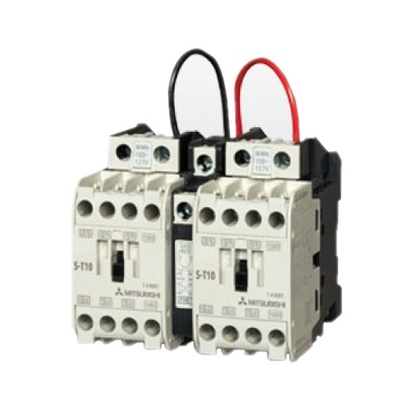

Este dispositivo é um conjunto de contatores magnéticos reversos, pertencente à série MS-T da Mitsubishi Electric. Projetado para aplicações de reversão de motores elétricos (REV / FVR), ele utiliza 2 conjuntos de 3 polos (2 x 3 polos / 3 polos com contato normalmente aberto).
O contator possui corrente nominal de 12A para aplicações AC-3 em tensões de 380Vac a 440Vac, suportando potência nominal de 5.5kW em 440Vac (AC-3; IEC). A bobina de controle opera em uma faixa de 100Vac a 127Vac (50Hz/60Hz). O equipamento é equipado com 2 contatos auxiliares normalmente abertos (NA) e 2 contatos auxiliares normalmente fechados (NF), além de conexões por terminal de parafuso com proteção contra contato acidental.
Principais recursos
- Conjunto de contatores magnéticos reversos
- 2 x 3 polos
- Corrente nominal de 12A (AC-3)
- Potência nominal de 5.5kW (440Vac; AC-3; IEC)
- Tensão da bobina de controle: 100Vac-127Vac
- 2 Contatos NA + 2 Contatos NF auxiliares
- Conexões por terminal de parafuso com proteção
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Conjunto de contatores magnéticos reversos |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 20A (corrente de energização UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 3HP (208Vac; trifásico; UL) 3HP (240Vac; trifásico; UL) 7.5HP (7-1/2HP) (480Vac; trifásico; UL) 7.5HP (7-1/2HP) (600Vac; trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões por terminal de parafuso com proteção contra contato |
| Polos | 2 x 3 Polo(s) |
| Tensão de controle (AC) | 100Vac-127Vac (50Hz/60Hz) (110Vac / 120Vac) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Conteúdo | Unidade de intertravamento mecânico (UT-ML11) |
| Tipo de aplicação | Reversão (REV) FVR (Reversão com Tensão Total) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XT12AC100V2A2B |
| Em conformidade com a(s) norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é um substituto direto para o modelo S-2XT12AC100V2A2B.
Entre em contato para mais informações.
