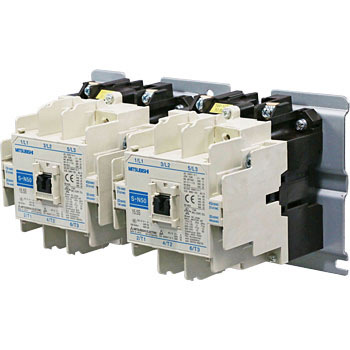

Contator Reversor Mitsubishi Electric S-2xN80 AC500V 85A
Visão geral
Este é um conjunto de contatores magnéticos reversor da série MS-N da Mitsubishi Electric, projetado para aplicações de reversão (REV) e FVR (Full-Voltage Reversing). O dispositivo é composto por 2 blocos de 3 polos, totalizando 6 polos NO (Normalmente Abertos).
Com uma corrente nominal de 85A sob condições AC-3 (380-440Vac) e capacidade de potência de 45kW (440Vac; AC-3; IEC), este contator é adequado para aplicações de alta demanda. A bobina de controle opera em uma ampla faixa de 460 a 550Vac (50Hz/60Hz).
Equipado com 4 contatos auxiliares NA (Normalmente Abertos) e 4 contatos NF (Normalmente Fechados), e conexões por borne de parafuso, este modelo facilita a instalação e a integração em painéis elétricos. A montagem em superfície é o método recomendado.
Principais recursos
- Conjunto de contatores magnéticos reversor
- Série: MS-N
- 2 x 3 polos (6 polos NO)
- Corrente nominal: 85A (AC-3)
- Potência nominal: 45kW (440Vac; AC-3; IEC)
- Tensão da bobina de controle: 460-550Vac
- 4 contatos auxiliares NA + 4 contatos auxiliares NF
- Conexões por borne de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Conjunto de contatores magnéticos reversor |
| Corrente nominal | 85A (240Vac; AC-3) 85A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 100A (corrente nominal contínua UL) 135A (AC-1) |
| Potência ativa nominal (kW) | 22kW (240Vac; AC-3; IEC) 45kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 5HP (120Vac; Monofásico; UL) 15HP (240Vac; Monofásico; UL) 20HP (208Vac; Trifásico; UL) 25HP (240Vac; Trifásico; UL) 50HP (480Vac; Trifásico; UL) 50HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 2 x 3 Polos |
| Tensão de controle (AC) | 460-550Vac (50Hz/60Hz) (480Vac / 500Vac / 525Vac nom.) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Full-Voltage Reversing) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XN80AC500V |
| Em conformidade com normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao modelo S-2XN80AC500V.
Entre em contato para mais informações sobre o contator reversor Mitsubishi Electric S-2xN80 AC500V.
