Principais recursos

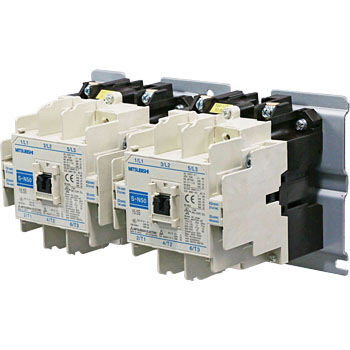

- Contator magnético reversor
- 2 conjuntos de 3 polos (2x 3P / 3NA)
- Corrente nominal de 85A (AC-3)
- Potência nominal de 45kW (AC-3; IEC) / 50HP (UL)
- Bobina de controle 24Vac (50Hz/60Hz)
- 4 contatos auxiliares NA + 4 contatos auxiliares NF
- Conexões por parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Conjunto de contator magnético reversor |
| Corrente nominal | 85A (240Vac; AC-3) 85A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 100A (corrente contínua UL) 135A (AC-1) |
| Potência ativa nominal (kW) | 22kW (240Vac; AC-3; IEC) 45kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 5HP (120Vac; Monofásico; UL) 15HP (240Vac; Monofásico; UL) 20HP (208Vac; Trifásico; UL) 25HP (240Vac; Trifásico; UL) 50HP (480Vac; Trifásico; UL) 50HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por parafuso |
| Polos | 2 x 3 Polos |
| Tensão de controle (AC) | 24Vac (50Hz/60Hz) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Full-Voltage Reversing) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XN80AC24V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-2XN80AC24V.
