Principais recursos

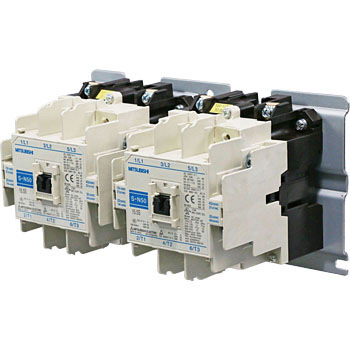

- Conjunto de contatores magnéticos reversos
- 2 x 3 polos (3 polos NA)
- Corrente nominal de 50A (AC-3)
- Potência nominal de 22kW (440Vac, AC-3, IEC) / 30HP (480Vac, trifásico, UL)
- Tensão de bobina de controle 24Vac
- 4 contatos auxiliares NA
- 4 contatos auxiliares NF
- Conexões por borne de parafuso
- Montagem superficial
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Conjunto de contatores magnéticos reverso |
| Corrente nominal | 55A (240Vac; AC-3) 50A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 80A (corrente nominal contínua UL) 80A (AC-1) |
| Potência ativa nominal (kW) | 15kW (240Vac; AC-3; IEC) 22kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 3HP (120Vac; Monofásico; UL) 7.5HP (7-1/2HP) (240Vac; Monofásico; UL) 15HP (208Vac; Trifásico; UL) 15HP (240Vac; Trifásico; UL) 30HP (480Vac; Trifásico; UL) 30HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 2 x 3 Polos |
| Tensão de controle (AC) | 24Vac (50Hz/60Hz) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversão (REV) FVR (Reversão por Tensão Total) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XN50AC24V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é o equivalente ao modelo S-2XN50AC24V.
Para mais informações, entre em contato conosco.
