Visão geral

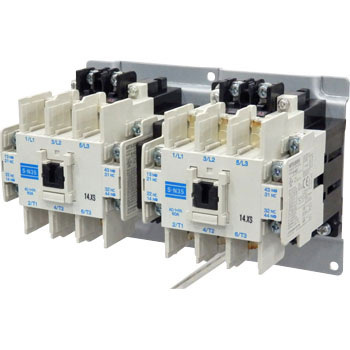

O contator magnético reversor MS-N da Mitsubishi Electric é projetado para montagem em superfície e oferece uma solução completa para controle de reversão de motores elétricos. Sua construção robusta e confiabilidade o tornam adequado para diversas aplicações industriais.
Este dispositivo integra dois conjuntos de contatos trifásicos (2x 3P / 3NA) e oferece contatos auxiliares configuráveis (4NA+4NF), permitindo uma ampla gama de funcionalidades e intertravamentos. A bobina de controle opera em 440Vca, garantindo compatibilidade com sistemas elétricos comuns.
Com uma corrente nominal de 40A (AC-3) e capacidade de potência de 18.5kW a 440Vca, este contator é equivalente ao modelo S-2XN35AC440V, sendo uma opção de alta performance e confiabilidade da linha MS-N.
Principais recursos
- Montagem em superfície
- Conexões por borne de parafuso
- Capacidade nominal de 40A (AC-3)
- Potência nominal de 18.5kW (440Vca, AC-3, IEC)
- Bobina de controle em 440Vca
- 4 contatos auxiliares Normalmente Abertos (NA)
- 4 contatos auxiliares Normalmente Fechados (NF)
- Configuração de polos: 2 x 3 Polos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série/família de produto | Série MS-N |
| Funções | Conjunto de contator magnético de reversão |
| Corrente nominal | 40A (240Vca; AC-3) 40A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 40A (corrente contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vca; AC-3; IEC) 18.5kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vca; Monofásico; UL) 5HP (240Vca; Monofásico; UL) 10HP (208Vca; Trifásico; UL) 10HP (240Vca; Trifásico; UL) 20HP (480Vca; Trifásico; UL) 20HP (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 2 x 3 Polos |
| Tensão de controle (CA) | 440Vca (50Hz/60Hz) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Reversor de Tensão Total) |
| Status do produto do fabricante | Saindo de linha |
| Equivalente a | S-2XN35AC440V |
| Produto substituído por | S-2xN35 AC400V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listado cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto está saindo de linha e é substituído pelo modelo S-2xN35 AC400V.
Entre em contato conosco para mais informações.
