Principais recursos

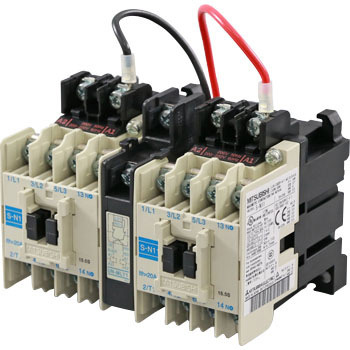

- Conjunto de contatores magnéticos reversos
- Série MS-N da Mitsubishi Electric
- 2 x 3 polos (6 polos principais)
- Corrente nominal de 30A (AC-3)
- Potência nominal de 15kW (440Vac; AC-3; IEC) / 15HP (480Vac; 3-fase; UL)
- Bobina de controle 220-240VCA
- 4 contatos auxiliares NA + 4 contatos auxiliares NF
- Conexões por borne de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Conjunto de contatores magnéticos reversos |
| Corrente nominal | 30A (240Vac; AC-3) 30A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 35A (corrente contínua UL) 50A (AC-1) |
| Potência ativa nominal (kW) | 7.5kW (240Vac; AC-3; IEC) 15kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; Monofásico; UL) 3HP (240Vac; Monofásico; UL) 7.5HP (7-1/2HP) (208Vac; Trifásico; UL) 7.5HP (7-1/2HP) (240Vac; Trifásico; UL) 15HP (480Vac; Trifásico; UL) 15HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 2 x 3 Polo(s) |
| Tensão de controle (CA) | 220Vac-240Vac (50Hz) 230Vac-240Vac (60Hz) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Reversor de Tensão Completa) |
| Status do produto do fabricante | Descontinuando |
| Equivalente a | S-2XN25AC230V |
| Produto substituído por | S-2xN25 AC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto está sendo descontinuado. O produto substituído é o S-2xN25 AC200V.
Para mais informações ou para discutir suas necessidades, entre em contato conosco.
