Visão geral

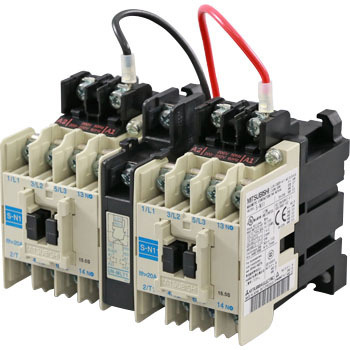

O contator magnético reversor da série MS-N da Mitsubishi Electric é projetado para aplicações que exigem a reversão de motores, conhecido também como conjunto de contatos reversor (REV) ou FVR (Full-Voltage Reversing).
Este modelo específico possui 2 conjuntos de 3 polos (2x 3P / 3NA), com uma corrente nominal de 22A para a categoria AC-3 em tensões de 380Vac a 440Vac. A potência nominal suportada é de 11kW em 440Vac (AC-3, IEC) ou 10HP em 480Vac (3 fases, UL).
A bobina de controle opera com 24Vac (50Hz/60Hz) e o contator dispõe de 4 contatos auxiliares normalmente abertos (NA) e 4 contatos normalmente fechados (NF). As conexões são feitas por bornes de aperto e a montagem é realizada em superfície.
Principais recursos
- Conjunto de contatos magnéticos reversor
- 2x 3 polos (3NA)
- Corrente nominal de 22A (AC-3)
- Potência nominal de 11kW (440Vac, AC-3, IEC) / 10HP (480Vac, 3 fases, UL)
- Bobina de controle 24Vac
- 4 NA + 4 NF contatos auxiliares
- Conexões por bornes de aperto
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Conjunto de contatos magnéticos reversor |
| Corrente nominal | 22A (240Vac; AC-3) 22A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 30A (corrente contínua UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vac; AC-3; IEC) 11kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vac; Monofásico; UL) 3HP (240Vac; Monofásico; UL) 5HP (208Vac; Trifásico; UL) 5HP (240Vac; Trifásico; UL) 10HP (480Vac; Trifásico; UL) 10HP (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Bornes de aperto |
| Polos | 2 x 3 Polos |
| Tensão de controle (AC) | 24Vac (50Hz/60Hz) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Full-Voltage Reversing) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XN21AC24V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um substituto direto para o modelo S-2XN21AC24V.
Para mais informações, entre em contato conosco.
