Principais recursos

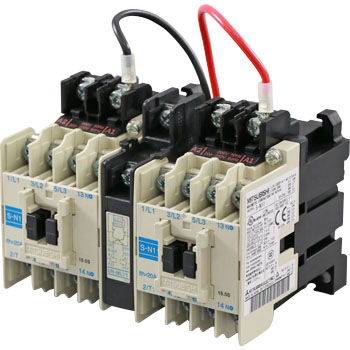

- Conjunto de contator magnético reversor
- Série MS-N da Mitsubishi Electric
- 2 conjuntos de 3 polos (2 x 3 polos / 3NF polos)
- Corrente nominal de 12A (AC-3)
- Potência nominal de 5.5kW (440Vac; AC-3; IEC)
- Tensão de bobina de controle de 100Vac-127Vac
- 2 NF + 2 NA contatos auxiliares
- Conexões tipo parafuso com terminais CAN (proteção contra toque)
- Montagem em superfície
- Grau de proteção IP20
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Conjunto de contator magnético reversor |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; Trifásico; UL) 3HP (240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões tipo parafuso com terminais CAN (proteção contra toque) |
| Polos | 2 x 3 Polos |
| Tensão de controle (AC) | 100Vac-127Vac (50Hz/60Hz) (110Vac / 120Vac) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Tipo de aplicação | Reversão (REV) FVR (Reversão de Tensão Completa) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-2xN11CX AC120V |
| Equivalente a | S-2XN11CXAC100V |
| Em conformidade com normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto substitui o modelo S-2xN11CX AC120V e é equivalente ao S-2XN11CXAC100V. Para mais informações e para discutir suas necessidades, entre em contato conosco.
