Visão geral

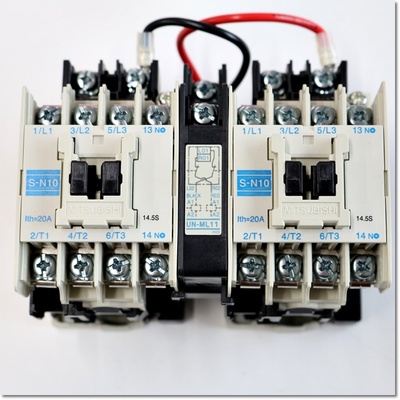

O contator reversor de montagem em superfície, série MS-N da Mitsubishi Electric, é projetado para aplicações de reversão (REV) e reversão de tensão total (FVR). Este dispositivo é essencial para controlar motores em configurações que exigem a inversão do sentido de rotação.
Com uma configuração de 2 x 3 polos (2 x 3 polos / 3 contatos NA), ele oferece a capacidade de comutação necessária para operações de reversão. A corrente nominal é de 9A para a categoria AC-3 (a 380-440Vac), e a potência nominal atinge 4kW a 440Vac sob a mesma categoria de uso.
A bobina de controle opera em tensões de 220-240Vca (50Hz) e 230-240Vca (60Hz), garantindo flexibilidade na instalação. Possui 2 contatos auxiliares normalmente abertos (NA) e 2 contatos auxiliares normalmente fechados (NF), além de conexões por bornes de parafuso para uma montagem segura e confiável em superfície.
Principais recursos
- Montagem em superfície
- Configuração de 2 x 3 polos (2 x 3 polos / 3 contatos NA)
- 2 contatos auxiliares NA
- 2 contatos auxiliares NF
- Conexões por bornes de parafuso
- Tensão de bobina de controle 220-240Vca
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Conjunto de contatores magnéticos reversor |
| Corrente nominal | 11A (240Vca; AC-3) 9A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 13A (corrente nominal contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 2.5kW (240Vca; AC-3; IEC) 4kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vca; Monofásico; UL) 1.5HP (1-1/2HP) (240Vca; Monofásico; UL) 3HP (208Vca; Trifásico; UL) 3HP (240Vca; Trifásico; UL) 5HP (480Vca; Trifásico; UL) 5HP (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 2 x 3 Polos |
| Tensão de Controle (CA) | 220Vca-240Vca (50Hz) 230Vca-240Vca (60Hz) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Reversor de Tensão Total) |
| Status do produto do fabricante | Descontinuação gradual |
| Equivalente a | S-2XN10AC230V |
| Produto substituído por | S-2xN10 AC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
O produto S-2xN10 AC230V é um contator reversor. O produto substituído por este item é o S-2XN10AC230V. O produto que substitui este item é o S-2xN10 AC200V.
