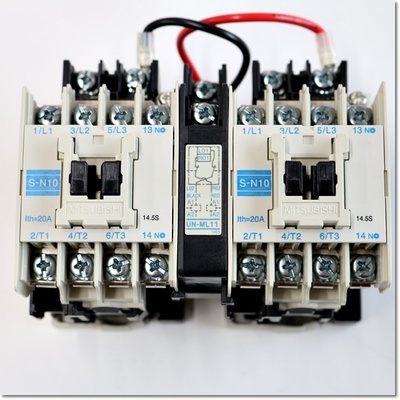

Contator Reversor Mitsubishi Electric MS-N S-2xN10 AC208V Contator reversor Mitsubishi Electric MS-N S-2xN10 AC208V, 9A, 4kW/5HP, 208VCA, 2x3P, bornes parafuso, 2NA+2NF.
Visão geral
O contator reversor S-2xN10 AC208V da série MS-N da Mitsubishi Electric é uma montagem de contatores magnéticos projetada para aplicações de reversão (REV) e reversão de tensão total (FVR). Este dispositivo é ideal para controle de motores elétricos que exigem a capacidade de alternar a direção de rotação.
Com uma corrente nominal de 9A em AC-3 (para tensões de 380Vac a 440Vac) e uma potência nominal de 4kW (440Vac, AC-3, IEC) ou 5HP (480Vac, 3-fase, UL), este contator é capaz de suportar cargas significativas. A bobina de controle opera com 208Vac, garantindo compatibilidade com diversas fontes de alimentação.
A unidade dispõe de 2 contatos auxiliares Normalmente Abertos (NA) e 2 contatos auxiliares Normalmente Fechados (NF), oferecendo flexibilidade para circuitos de controle e sinalização. As conexões são do tipo borne parafuso, facilitando a instalação e manutenção em painéis elétricos.
Principais recursos
- Montagem de contatores magnéticos reversor (REV/FVR)
- 2 x 3 polos (3 NA por contator)
- Corrente nominal de 9A (AC-3)
- Potência nominal de 4kW (AC-3, IEC) / 5HP (UL)
- Tensão da bobina de controle de 208Vac
- 2 contatos auxiliares NA e 2 contatos auxiliares NF
- Conexões por borne parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Montagem de contatores magnéticos reversor |
| Corrente nominal | 11A (240Vac; AC-3) 9A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 2.5kW (240Vac; AC-3; IEC) 4kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; Trifásico; UL) 3HP (240Vac; Trifásico; UL) 5HP (480Vac; Trifásico; UL) 5HP (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por borne parafuso |
| Polos | 2 x 3 Polos |
| Tensão de controle (CA) | 208Vac |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Reversor de Tensão Total) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XN10AC208V |
| Em conformidade com padrão(ões) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este equipamento é equivalente ao modelo S-2XN10AC208V.
