Visão geral

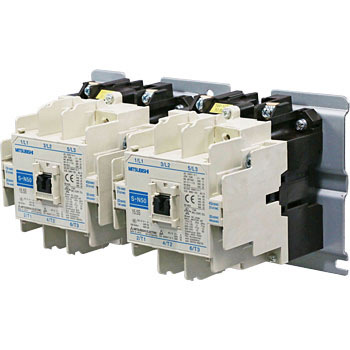

O Contator Reversor da Mitsubishi Electric, série MS-N, é uma solução robusta para montagens reversoras. Este dispositivo foi projetado para garantir a reversão segura e eficiente de motores elétricos.
Com capacidade de corrente nominal de 85A (AC-3 a 380-440Vac) e potência nominal de 45kW (a 440Vac), este contator é adequado para aplicações industriais exigentes. A bobina de controle opera em uma faixa de 200Vac a 240Vac, garantindo compatibilidade com diversas fontes de alimentação.
Equipado com 4 contatos auxiliares NA (Normalmente Abertos) e 4 contatos auxiliares NF (Normalmente Fechados), oferece flexibilidade para integrações em sistemas de controle complexos.
Principais recursos
- Conjunto de contator magnético reversor
- Série MS-N da Mitsubishi Electric
- 2 conjuntos de 3 polos (2 x 3 polos / 3 polos NA)
- Corrente nominal de 85A (AC-3 a 380-440Vac)
- Potência nominal de 45kW (440Vac; AC-3; IEC)
- Potência nominal de 50HP (480Vac; trifásico; UL)
- Tensão de bobina de controle de 200Vac a 240Vac (50Hz/60Hz)
- 4 contatos auxiliares NA + 4 contatos auxiliares NF
- Conexões por bornes de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Nome da série / família de produtos | Série MS-N |
| Funções | Conjunto de contator magnético reversor |
| Corrente nominal | 85A (240Vac; AC-3) 85A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 100A (corrente contínua UL) 135A (AC-1) |
| Potência ativa nominal (kW) | 22kW (240Vac; AC-3; IEC) 45kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 5HP (120Vac; monofásico; UL) 15HP (240Vac; monofásico; UL) 20HP (208Vac; trifásico; UL) 25HP (240Vac; trifásico; UL) 50HP (480Vac; trifásico; UL) 50HP (600Vac; trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 2 x 3 polos |
| Tensão de controle (AC) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Full-Voltage Reversing) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XN80AC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-2XN80AC200V.
Entre em contato para mais informações sobre este ou outros produtos.
