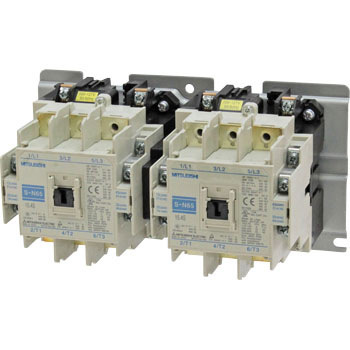

Contator Reversor Mitsubishi Electric 2x3P 65A AC 460-550V Contator Reversor Mitsubishi Electric S-2xN65 AC500V, 2×3 polos, 65A, tensão de controle 460-550V CA, montagem em superfície.
Visão geral
Este é um conjunto de contator magnético reversor (REV / FVR) da série MS-N da Mitsubishi Electric. Projetado para aplicações de reversão de motores, este contator possui 2 grupos de 3 polos (2 x 3 polos / 3 contatos normalmente abertos por grupo).
Com uma corrente nominal de 65A nas condições AC-3 (380-440Vac) e capacidade de potência de até 30kW (440Vac; AC-3; IEC), é adequado para controle de motores elétricos de média e alta potência. A bobina de controle opera em uma ampla faixa de tensão de 460 a 550Vac, cobrindo frequências de 50Hz e 60Hz.
O contator é equipado com 4 contatos auxiliares normalmente abertos (4NA) e 4 contatos normalmente fechados (4NF), permitindo funções de sinalização e intertravamento. As conexões são do tipo terminal de parafuso e a montagem é realizada em superfície.
Principais recursos
- Conjunto de contator magnético reversor (REV / FVR)
- Série MS-N da Mitsubishi Electric
- 2 x 3 polos (3 contatos NA por grupo)
- Corrente nominal de 65A (AC-3)
- Potência nominal de 30kW (440Vac; AC-3; IEC)
- Tensão de controle de 460-550Vac
- 4 contatos auxiliares NA + 4 contatos auxiliares NF
- Conexões tipo terminal de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Conjunto de contator magnético reversor |
| Corrente nominal | 65A (240Vac; AC-3) 65A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 95A (corrente contínua UL) 100A (AC-1) |
| Potência ativa nominal (kW) | 18.5kW (240Vac; AC-3; IEC) 30kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 3HP (120Vac; Monofásico; UL) 10HP (240Vac; Monofásico; UL) 15HP (208Vac; Trifásico; UL) 20HP (240Vac; Trifásico; UL) 40HP (480Vac; Trifásico; UL) 40HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões tipo terminal de parafuso |
| Polos | 2 x 3 polos |
| Tensão de controle (CA) | 460-550Vac (50Hz/60Hz) (480Vac / 500Vac / 525Vac nom.) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Full-Voltage Reversing) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XN65AC500V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-2XN65AC500V.
Para mais informações ou para adquirir este produto, entre em contato conosco.
