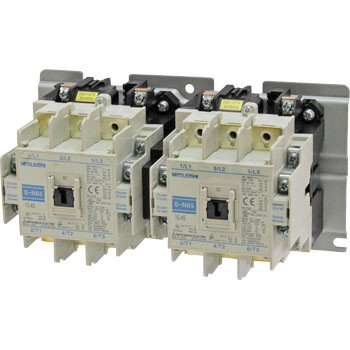

Contator Reversor Mitsubishi Electric 2x3P 65A AC-3 200-240Vca S-2xN65 AC200V Contator reversor Mitsubishi Electric S-2xN65 AC200V, com 2×3 polos e corrente nominal de 65A (AC-3), ideal para aplicações de reversão de motores trifásicos. Tensão de comando de 200-240Vca.
Visão geral
Este contator magnético reversor, pertencente à série MS-N da Mitsubishi Electric, é projetado para montagem em superfície e oferece uma solução robusta para controle de motores. Sua configuração de 2×3 polos (2×3 contatos NA) e corrente nominal de 65A em AC-3 o tornam adequado para aplicações que exigem inversão de sentido de rotação de motores.
Com tensão de bobina de controle na faixa de 200Vca a 240Vca, o contator possui contatos auxiliares configuráveis em 4 NA (normalmente abertos) e 4 NF (normalmente fechados), proporcionando flexibilidade para circuitos de comando e sinalização. A conexão é realizada por meio de terminais de parafuso, garantindo segurança e praticidade na instalação.
Principais recursos
- Conjunto de contator magnético reversor
- Série MS-N
- 2 x 3 polos
- Corrente nominal de 65A (AC-3)
- Tensão de bobina de controle 200Vca-240Vca
- 4 contatos NA + 4 contatos NF auxiliares
- Conexões por terminal de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Conjunto de contator magnético reversor |
| Corrente nominal | 65A (240Vca; AC-3) 65A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 95A (corrente contínua UL) 100A (AC-1) |
| Potência ativa nominal (kW) | 18.5kW (240Vca; AC-3; IEC) 30kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 3HP (120Vca; Monofásico; UL) 10HP (240Vca; Monofásico; UL) 15HP (208Vca; Trifásico; UL) 20HP (240Vca; Trifásico; UL) 40HP (480Vca; Trifásico; UL) 40HP (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por terminal de parafuso |
| Polos | 2 x 3 Polos |
| Tensão de controle (AC) | 200Vca-240Vca (50Hz/60Hz) (208Vca / 220Vca / 230Vca) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Full-Voltage Reversing) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XN65AC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-2XN65AC200V. Para mais informações sobre este e outros produtos, entre em contato conosco.
