Visão geral

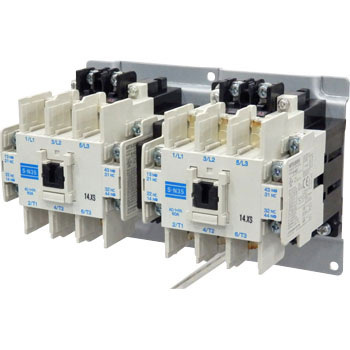

Este é um conjunto de contator magnético reversor da série MS-N da Mitsubishi Electric. Ele foi projetado para aplicações de reversão (REV) e reversão de tensão total (FVR), garantindo um controle eficiente de motores elétricos.
Com configuração de 2 conjuntos de 3 polos (2 x 3P / 3NA), o contator oferece uma corrente nominal de 40A em AC-3 para tensões de 380Vac a 440Vac. A bobina de controle opera em 24Vac (50Hz/60Hz), e o dispositivo inclui 4 contatos normalmente abertos (NA) e 4 contatos normalmente fechados (NF) de auxiliares.
A conexão dos condutores é feita por bornes com aperto de parafuso e o método de montagem é em superfície, proporcionando flexibilidade na instalação. Este modelo é equivalente ao S-2XN35AC24V.
Principais recursos
- Conjunto de contator magnético reversor
- 2 x 3 polos (3NA)
- Corrente nominal de 40A (AC-3)
- Bobina de controle 24Vac
- 4 contatos NA auxiliares
- 4 contatos NF auxiliares
- Conexões por bornes com aperto de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série/nome da família do produto | Série MS-N |
| Funções | Conjunto de contator magnético reversor |
| Corrente nominal | 40A (240Vac; AC-3) 40A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 40A (corrente nominal contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vac; AC-3; IEC) 18.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; Monofásico; UL) 5HP (240Vac; Monofásico; UL) 10HP (208Vac; Trifásico; UL) 10HP (240Vac; Trifásico; UL) 20HP (480Vac; Trifásico; UL) 20HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes com aperto de parafuso |
| Polos | 2 x 3 Polos |
| Tensão de Controle (CA) | 24Vac (50Hz/60Hz) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Reversor de Tensão Total) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XN35AC24V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um componente de alta performance para automação industrial, projetado para garantir a durabilidade e a confiabilidade em diversas aplicações. Sua estrutura reversora é ideal para controle bidirecional de motores.
Entre em contato para mais informações.
