Visão geral

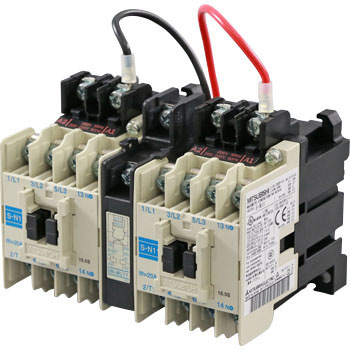

O conjunto de contator magnético reversor da série MS-N da Mitsubishi Electric é projetado para aplicações de reversão (REV) ou reversão de tensão total (FVR). Este modelo específico dispõe de 2 grupos de 3 polos principais, cada um com capacidade de corrente nominal de 30A para aplicações AC-3 em tensões de 380V a 440V.
Equipado com uma bobina de controle de 24Vca (50Hz/60Hz), o contator reversor oferece 4 contatos auxiliares Normalmente Abertos (NA) e 4 contatos Normalmente Fechados (NF), facilitando a implementação de lógicas de controle complexas. As conexões são do tipo borne de parafuso, e a montagem é prevista para superfície.
Este equipamento é o equivalente ao modelo S-2XN25AC24V e é fabricado pela Mitsubishi Electric, garantindo qualidade e confiabilidade em seus processos industriais.
Principais recursos
- Conjunto de contator magnético reversor
- Série MS-N da Mitsubishi Electric
- 2 x 3 polos principais (3NA)
- Corrente nominal de 30A (AC-3)
- Bobina de controle de 24Vca
- 4 contatos auxiliares NA
- 4 contatos auxiliares NF
- Conexões tipo borne de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série/família do produto | Série MS-N |
| Funções | Conjunto de contator magnético reversor |
| Corrente nominal | 30A (240Vca; AC-3) 30A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 35A (corrente nominal contínua UL) 50A (AC-1) |
| Potência ativa nominal (kW) | 7.5kW (240Vca; AC-3; IEC) 15kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vca; monofásico; UL) 3HP (240Vca; monofásico; UL) 7.5HP (7-1/2HP) (208Vca; trifásico; UL) 7.5HP (7-1/2HP) (240Vca; trifásico; UL) 15HP (480Vca; trifásico; UL) 15HP (600Vca; trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 2 x 3 Polo(s) |
| Tensão de controle (CA) | 24Vca (50Hz/60Hz) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Reversor de Tensão Total) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XN25AC24V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um substituto direto para o S-2XN25AC24V.
