Principais recursos

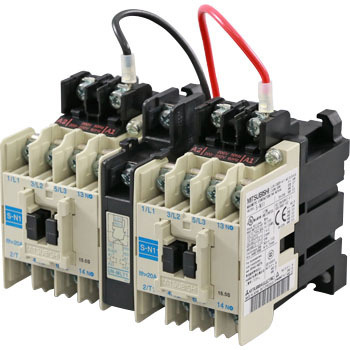

- Montagem reversora (REV / FVR)
- 2 blocos de 3 polos
- Corrente nominal de 22A (AC-3)
- Potência nominal de 11kW (AC-3)
- Bobina de controle 200-240Vac
- 4 contatos auxiliares NA
- 4 contatos auxiliares NF
- Montagem em superfície
- Conexões por bornes de parafuso
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Conjunto de contator magnético para reversão |
| Corrente nominal | 22A (240Vac; AC-3) 22A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 30A (corrente nominal contínua UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vac; AC-3; IEC) 11kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vac; monofásico; UL) 3HP (240Vac; monofásico; UL) 5HP (208Vac; trifásico; UL) 5HP (240Vac; trifásico; UL) 10HP (480Vac; trifásico; UL) 10HP (600Vac; trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Bornes de parafuso |
| Polos | 2 x 3 Polos |
| Tensão de Controle (AC) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Reversão por Tensão Completa) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-2xN21 AC220V |
| Equivalente a | S-2XN21AC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é um substituto direto para o S-2xN21 AC220V e equivalente ao S-2XN21AC200V.
