Visão geral

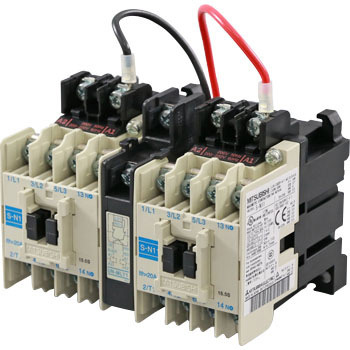

Este contator magnético reversor, pertencente à série MS-N da Mitsubishi Electric, é projetado para aplicações de reversão (REV) e reversão com tensão plena (FVR). Ele é composto por 2 conjuntos de 3 polos (2 x 3P / 3NA), totalizando 6 polos principais.
Com uma corrente nominal de 16A para aplicações AC-3 (em tensões de 380Vac a 440Vac) e uma capacidade de potência de 7,5kW (em 440Vac, AC-3, IEC), este contator é adequado para comandar motores elétricos de médio porte.
A bobina de controle opera em tensões de 220-240Vac (50Hz) e 230-240Vac (60Hz). O dispositivo conta com 4 contatos auxiliares normalmente abertos (NA) e 4 contatos normalmente fechados (NF), além de conexões por borne de parafuso e montagem em superfície.
Principais recursos
- Contator magnético reversor
- Série MS-N
- 2 conjuntos de 3 polos (2 x 3P / 3NA)
- Corrente nominal 16A (AC-3)
- Potência nominal 7,5kW (440Vac, AC-3, IEC)
- Bobina de controle 220-240Vac
- 4 contatos NA auxiliares
- 4 contatos NF auxiliares
- Conexões por borne de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético reversor |
| Corrente nominal | 18A (220-240Vac; AC-3) 16A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 9A (690Vac; AC-3) 30A (UL continuous current rating) 25A (AC-1) |
| Potência ativa nominal (kW) | 4.5kW (240Vac; AC-3; IEC) 7.5kW (440Vac; AC-3; IEC) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 2 x 3 Pole(s) |
| Tensão de controle (AC) | 220Vac-240Vac (50Hz) 230Vac-240Vac (60Hz) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 NA contacts |
| Contatos auxiliares Normalmente Fechados (NF) | 4 NF contacts |
| Número de circuits Normalmente Abertos (NA) | 3 NA Pole(s) |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Full-Voltage Reversing) |
| Status do produto do fabricante | Phasing out |
| Equivalente a | S-2XN18AC230V |
| Produto substituído por | S-2xN18 AC200V |
| Conforme com padrão(ões) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é um substituto para o S-2XN18AC230V e é substituído pelo modelo S-2xN18 AC200V.
Para mais informações ou para solicitar este produto, entre em contato conosco.
