Visão geral

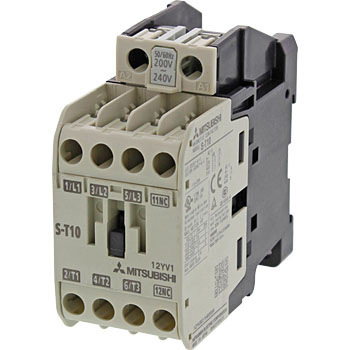

Este é um contator magnético da série MS-T da Mitsubishi Electric, projetado para operação Direta na Linha (DOL) ou Tensão Total Sem Inversão (FVNR). É um dispositivo de 3 polos com capacidade de corrente nominal de 12A em AC-3 para tensões de 380-440Vac.
O contator opera com uma bobina de controle de 48Vdc e inclui 2 contatos auxiliares Normalmente Abertos (NA), oferecendo flexibilidade em circuitos de controle e sinalização. Possui conexões tipo borne com proteção contra toque e é adequado para montagem em trilho DIN ou em superfície, com largura de 43mm.
Principais recursos
- Contator magnético
- Série MS-T
- 3 polos
- Corrente nominal 12A (AC-3, 380-440Vac)
- Tensão de controle 48Vdc
- 2 contatos NA auxiliares
- Conexões tipo borne com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 43mm
- Equivalente a SD-T12DC48V2A
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 20A (corrente de energização nominal UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 3HP (220-240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões tipo borne com proteção contra toque |
| Polos | 3 polos |
| Tensão de controle (CC) | 48Vcc |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 12A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Direta na Linha (DOL) FVNR (Tensão Total Sem Inversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-T12DC48V2A |
| Em conformidade com as normas | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é um equivalente direto ao modelo SD-T12DC48V2A.
