Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 18A (240Vac; AC-3) 18A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 17A (500Vac; AC-3) 20A (corrente de energização nominal UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 4.5kW (240Vac; AC-3; IEC) 7.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (110-120Vac; Monofásico; UL) 2HP (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 5HP (220-240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões por borne parafuso com proteção contra toque |
| Polos | 3 Polos |
| Tensão de controle (AC) | 48Vac-50Vac (50Hz/60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos Auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 18A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) / Tensão Total Sem Reversão (FVNR) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T20AC48V2A |
| Em conformidade com norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos

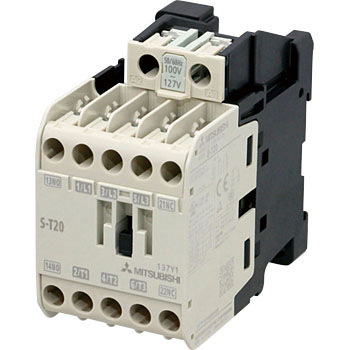

O contator S-T20 AC48V(2a) é um substituto direto para o modelo S-T20AC48V2A.
