Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 20A (corrente de energização com classificação UL) 13A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 3HP (220-240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (440-480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (550-600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexões por bornes de parafuso com proteção contra toque (Terminação de fiação rápida) |
| Polos | 3 polos |
| Tensão de Controle (AC) | 460-550Vac (50Hz/60Hz) (480Vac / 500Vac / 525Vac nom.) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 12A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) / FVNR (Tensão Total Não Reversa) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T12BCAC500V2A |
| Em conformidade com normas | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos

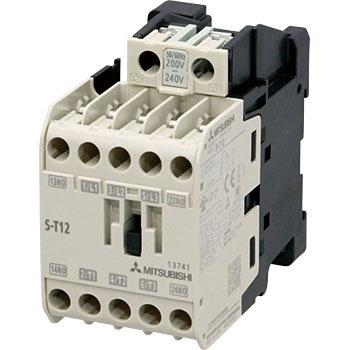

Este contator é equivalente ao modelo S-T12BCAC500V2A.
